Opis

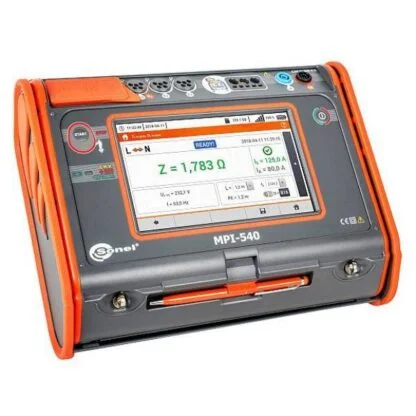

MPI-540 Start – skrócony opis ogólny
MPI-540 Start wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel wykonuje następujące pomiary:
– rezystancja izolacji 100 V, 250 V, 500 V, 1000 V
– ciągłość prądem 200 mA
– rezystancja małym prądem
– impedancja pętli zwarcia / spodziewany prąd zwarciowy, impedancja pętli zwarcia bez wyzwalania RCD / spodziewany prąd zwarciowy, impedancja linii/spodziewany prąd zwarciowy
– wyłącznik RCD (mnożnik x1/2, x1, x2, x5, czas zadziałania, prąd wyłączenia, napięcie dotykowe, rezystancja uziemienia, test automatyczny)
– rezystancja uziemienia (w tym metodami 1- i 2-cęgową oraz rezystywność gruntu)
– test kolejności faz
– wirowanie silnika
– napięcie przemienne, częstotliwość
– prąd cęgowo TRMS
– moc czynna, bierna, pozorna, współczynnik mocy
– harmoniczne napięcia i prądu, współczynnik THD, współczynnik asymetrii
– natężenie oświetlenia (za pomocą opcjonalnej sondy luksometrycznej).
UWAGA: miernik Sonel MPI-540 Start w standardowym wyposażeniu nie posiada 3 szt. cęgów F-3A.
Jest przeznaczony jest do sprawdzania domowych i przemysłowych instalacji elektrycznych. Za pomocą przyrządu MPI-540 Start można wykonać pomiary określające stan bezpieczeństwa instalacji. Dodatkowo użytkownik ma możliwość rejestracji parametrów sieci elektrycznych znajdujących się na tych obiektach. Umożliwia to kontrolę jakości energii elektrycznej, oraz pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uniwersalnego urządzenia.
Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowoprądowych w trybie automatycznym, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można również rozbudowywać o własne sekwencje. Wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych umożliwi adapter AUTO ISO-1000C współpracujący z miernikiem MPI-540S.
MPI-540 Start – skrócony opis funkcji pomiarowych
Cechy szczególne i funkcje specjalne miernika:
- największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
- wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
- akumulator Li-Ion – dłuższe działanie miernika
- pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
- szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
- testy automatyczne (autotesty) – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
- szybka ścieżka od pomiarów do raportu – oszczędność czasu
- trójfazowy rejestrator parametrów sieci elektro-energetycznych – podstawowa diagnostyka jakości zasilania
- odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
- parametry mierzone w klasie S normy EN 61000-4-30 – duża dokładność pomiarów
- kalkulator strat energii – szybka diagnoza potencjalnych oszczędności.
Przyrządem MPI-540 Start można wykonać wszystkie pomiary w odbiorczych instalacjach elektrycznych zgodnie z obowiązującymi przepisami:
- impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD)
- parametry wyłączników RCD
- rezystancja izolacji
- rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu)
- ciągłość połączeń ochronnych i wyrównawczych
- pomiar oświetlenia
- test kolejności faz
- test kierunku obrotów silnika.
Przyrząd może rejestrować parametry sieci elektro-energetycznych 50 / 60 Hz w klasie S normy EN 61000-4-30:
- napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
- prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
- częstotliwość w zakresie 40 Hz – 70 Hz
- moc czynna (P), bierna (Q), pozorna (S)
- współczynnik mocy (PF), cosφ
- harmoniczne (do 40-tej w napięciu i prądzie)
- współczynnik zniekształceń harmonicznych THD dla prądu i napięcia.
MPI-540 Start – funkcje, zakresy, parametry i dokładności pomiarowe
Podane tolerancje obowiązują dla poniższych warunków środowiskowych:
– temperatura 23 ± 2 °C,
– wilgotność względna 40 – 60 %.
Zalecany przez producenta okres wzorcowania miernika: 12 miesięcy.
1. MPI-540 Start pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,000 … 19,999 Ω | 0,001 Ω | ±(5% m.v. + 30 cyfr) |
20,00 … 199,99 Ω | 0,01 Ω | ±(5% m.v. + 30 cyfr) |
200,0 … 1999,9 Ω | 0,1 Ω | ±(5% m.v. + 30 cyfr) |
- napięcie nominalne: 95 … 270 V (dla ZL-PE i ZL-N) oraz 95 … 440 V (dla ZL-L)
- częstotliwość: 45 … 65 Hz
2. MPI-540 Start pomiar impedancji pętli zwarcia ZL-PE w trybie RCD
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00 … 19,99 Ω | 0,01 Ω | ±(6% m.v. + 10 cyfr) |
20,0 … 199,9 Ω | 0,1 Ω | ±(6% m.v. + 5 cyfr) |
200 … 1999 Ω | 1 Ω | ±(6% m.v. + 5 cyfr) |
- napięcie nominalne: 95 … 270 V
- częstotliwość: 45 … 65 Hz
3. MPI-540 Start pomiar rezystancji uziemienia RE metodą 3p i 4p
Zakres pomiarowy wg IEC 61557-5:
0,50 Ω … 1,99 kΩ dla napięcia pomiarowego 50 V
0,56 Ω … 1,99 kΩ dla napięcia pomiarowego 25 V
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00 … 9,99 Ω | 0,01 Ω | ±(2% m.v. + 4 cyfry) |
10,0 … 99,9 Ω | 0,1 Ω | ±(2% m.v. + 3 cyfry) |
100 … 999 Ω | 1 Ω | ±(2% m.v. + 3 cyfry) |
1,00 … 1,99 kΩ | 0,01 kΩ | ±(2% m.v. + 3 cyfry) |
- prąd pomiarowy: 20 mA, sinusoidalny RMS 125 Hz (dla fn = 50 Hz) i 150 Hz (dla fn = 60 Hz)
- blokowanie pomiaru przy napięciu zakłócającym UN > 24 V dla prądu różnicowego sinusoidalnego
- maksymalna rezystancja elektrod pomocniczych 50 kΩ
4. MPI-540 Start selektywny pomiar rezystancji uziemienia z cęgami (3p + cęgi)
Zakres pomiarowy wg IEC 61557-5: 1 Ω … 1,99 kΩ
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00 … 9,99 Ω | 0,01 Ω | ±(2% m.v. + 4 cyfry) |
10,0 … 99,9 Ω | 0,1 Ω | ±(2% m.v. + 4 cyfry) |
100 … 999 Ω | 1 Ω | ±(2% m.v. + 4 cyfry) |
1,00 … 1,99 kΩ | 0,01 kΩ | ±(2% m.v. + 4 cyfry) |
- pomiar z dodatkowymi cęgami prądowymi
- zakres pomiaru prądu zakłócającego do 9,99 A
5. MPI-540 Start selektywny pomiar uziemienia z dwoma cęgami
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00 … 9,99 Ω | 0,01 Ω | ±(10% m.v. + 4 cyfry) |
10,0 … 19,9 Ω | 0,1 Ω | ±(10% m.v. + 4 cyfry) |
20,0 … 99,9 Ω | 0,1 Ω | ±(20% m.v. + 4 cyfry) |
- pomiar z cęgami nadawczymi i odbiorczymi
- zakres pomiaru prądu zakłócającego do 9,99 A
6. MPI-540 Start pomiar rezystywności gruntu (ρ)
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00 … 9,99 Ω | 0,01 Ω | ±(2% m.v. + 4 cyfry) |
10,0 … 99,9 Ω | 0,1 Ω | ±(2% m.v. + 4 cyfry) |
100 … 999 Ω | 1 Ω | ±(2% m.v. + 4 cyfry) |
1,00 … 1,99 kΩ | 0,01 kΩ | ±(2% m.v. + 4 cyfry) |
- pomiar metodą Wennera
- możliwość ustawienia odległości w metrach lub stopach
- wybór odległości 1 … 30 m (1 … 90 stóp)
7. MPI-540 Start wskazania kolejności faz
- wskazanie kolejności faz: zgodna, niezgodna
- zakres napięć sieci UL-L: 100 … 500 V (45 … 65 Hz)
- wyświetlanie wartości napięć międzyfazowych
8. MPI-540 Start pomiary parametrów wyłączników RCD
Roboczy zakres napięć 95 … 270 V
Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)
Typ RCD | Krotność | Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|---|---|
Ogólnego typu i krótkozwłoczny | 0,5*IΔn | 0 … 300 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Ogólnego typu i krótkozwłoczny | 1*IΔn | 0 … 300 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Ogólnego typu i krótkozwłoczny | 2*IΔn | 0 … 150 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Ogólnego typu i krótkozwłoczny | 5*IΔn | 0 … 40 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Selektywny | 0,5*IΔn | 0 … 500 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Selektywny | 1*IΔn | 0 … 200 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Selektywny | 2*IΔn | 0 … 200 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Selektywny | 5*IΔn | 0 … 150 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
- dokładność zadawania prądu różnicowego: dla 0,5*IΔn: -8 … 0% dla 1*IΔn, 2*IΔn, 5*IΔn: 0 … 8%
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typ AC)
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
---|---|---|---|---|
10 mA | 3,3 … 10,0 mA | 0,1 mA | 0,3 x IΔn … 1,0 x IΔn | ± 5% IΔn |
30 mA | 9,0 … 30,0 mA | 0,1 mA | 0,3 x IΔn … 1,0 x IΔn | ± 5% IΔn |
100 mA | 33 … 100 mA | 1 mA | 0,3 x IΔn … 1,0 x IΔn | ± 5% IΔn |
300 mA | 90 … 300 mA | 1 mA | 0,3 x IΔn … 1,0 x IΔn | ± 5% IΔn |
500 mA | 150 … 500 mA | 1 mA | 0,3 x IΔn … 1,0 x IΔn | ± 5% IΔn |
1000 mA | 330 … 1000 mA | 1 mA | 0,3 x IΔn … 1,0 x IΔn | ± 5% IΔn |
- możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC)
Pomiar prądu zadziałania RCD IA dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6 mA prądu stałego (typ A)
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
---|---|---|---|---|
10 mA | 3,5 … 20,0 mA | 0,1 mA | 0,35 x IΔn … 2,0 x IΔn | ± 10% IΔn |
30 mA | 10,5 … 42,0 mA | 0,1 mA | 0,35 x IΔn … 1,4 x IΔn | ± 10% IΔn |
100 mA | 35 … 140 mA | 1 mA | 0,35 x IΔn … 1,4 x IΔn | ± 10% IΔn |
300 mA | 105 … 420 mA | 1 mA | 0,35 x IΔn … 1,4 x IΔn | ± 10% IΔn |
500 mA | 175 … 700 mA | 1 mA | 0,35 x IΔn … 1,4 x IΔn | ± 10% IΔn |
- możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu
Pomiar prądu zadziałania RCD IA dla prądu różnicowego stałego (typ B)
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
---|---|---|---|---|
10 mA | 2,0 … 20,0 mA | 0,1 mA | 0,2 x IΔn … 2,0 x IΔn | ± 10% IΔn |
30 mA | 6 … 60 mA | 1 mA | 0,2 x IΔn … 2,0 x IΔn | ± 10% IΔn |
100 mA | 20 … 200 mA | 1 mA | 0,2 x IΔn … 2,0 x IΔn | ± 10% IΔn |
300 mA | 60 … 600 mA | 1 mA | 0,2 x IΔn … 2,0 x IΔn | ± 10% IΔn |
500 mA | 100 … 1000 mA | 1 mA | 0,2 x IΔn … 2,0 x IΔn | ± 10% IΔn |
- możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu
- IΔn – wartość znamionowego prądu różnicowego
9. MPI-540 Start pomiar rezystancji izolacji
Zakres pomiarowy wg IEC 61557-2:
- dla Un = 50 V: 50 kΩ … 250 MΩ
- dla Un = 100 V: 100 kΩ … 500 MΩ
- dla Un = 250 V: 250 kΩ … 999 MΩ
- dla Un = 500 V: 500 kΩ … 2 GΩ
- dla Un = 1000 V: 1 MΩ … 9,99 GΩ
Zakres *) | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00 … 9,99 Ω | 0,01 Ω | ±(3% m.v. + 8 cyfry) |
10,0 … 19,9 Ω | 0,1 Ω | ±(3% m.v. + 8 cyfry) |
20,0 … 99,9 Ω | 0,1 Ω | ±(3% m.v. + 8 cyfry) |
20,0 … 99,9 Ω | 0,1 Ω | ±(3% m.v. + 8 cyfry) |
20,0 … 99,9 Ω | 0,1 Ω | ±(4% m.v. + 6 cyfr) |
*) nie większy niż zakres pomiarowy dla danego napięcia
10. MPI-540 Start niskonapięciowy pomiar ciągłości obwodu i rezystancji
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00 … 19,99 Ω | 0,01 Ω | ±(2% m.v. + 3 cyfry) |
20,0 …1 99,9 Ω | 0,1 Ω | ±(2% m.v. + 3 cyfry) |
200 … 400 Ω | 1 Ω | ±(2% m.v. + 3 cyfry) |
- napięcie na otwartych zaciskach: 4 … 9 V
- prąd wyjściowy przy R < 2 Ω: min. 200 mA
- automatyczna kompensacja rezystancji przewodów pomiarowych
- pomiary dla obu polaryzacji prądu
11. MPI-540 Start pomiar natężenia oświetlenia
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,1 …9 9,9 lx | 0,1 lx | ±(5% m.v. + 2 cyfry) |
100 … 999 lx | 1 lx | ±(5% m.v. + 2 cyfry) |
1,00 … 9,99 klx | 0,01 klx | ±(5% m.v. + 2 cyfry) |
10,0 … 19,9 klx | 0,1 klx | ±(5% m.v. + 2 cyfry) |
- pomiar w luksach (lx) lub stopokandelach (fc)
12. MPI-540 Start trójfazowy rejestrator parametrów sieci elektrycznych
Przyrząd przewidziany jest do pracy w sieciach:
- o częstotliwości znamionowej 50 / 60 Hz
- o napięciach znamionowych:
- 64/110 V
- 110/190 V
- 115/200 V
- 127/220 V
- 220/380 V
- 230/400 V
- 240/415 V
- 254/440 V
- 290/500 V
- prądu stałego
Układy obsługiwanych sieci:
- jednofazowy
- dwufazowy ze wspólnym N
- trójfazowy gwiazda z i bez przewodu N
- trójfazowy trójkąt
Parametry analizatora MPI-540 Start:
Parametr | Zakres pomiarowy | Maksymalna rozdzielczość | Błąd podstawowy |
---|---|---|---|
Napięcie przemienne (TRMS) | 0,0 … 500 V | 0,01% Unom | ±0,5% Unom |
Prąd przemienny TRMS | w zależności od cęgów* | 0,01% Inom | ±2% w.m. jeśli w.m. ≥ 10% Inom ±2% Inom jeśli w.m. < 10% Inom |
Częstotliwość | 40,00 … 70,00 Hz | 0,01 Hz | ±0,05 Hz |
Moc czynna, bierna, pozorna i odkształcenia | w zależności od konfiguracji (przekładniki, cęgi) | do czterech miejsc po przecinku | w zależności od konfiguracji (przekładniki, cęgi) |
Energia czynna, bierna i pozorna | w zależności od konfiguracji (przekładniki, cęgi) | do czterech miejsc po przecinku | jak błąd mocy |
cosφ i współczynnik mocy (PF) | 0,00 … 1,00 | 0,01 | ±0,03 |
Harmoniczne napięcia | taki sam jak napięcia przemiennego True RMS | taka sama jak napięcia przemiennego True RMS | ±5% w.m. jeśli w.m. ≥ 3% Unom ±0,15% Unom gdy w.m. < 3% Unom |
Harmoniczne prądu | taki sam jak napięcia przemiennego True RMS | taka sama jak napięcia przemiennego True RMS | ±5% w.m. jeśli w.m. ≥ 10% Inom ±0,5% Inom jeśli w.m. < 10% Inom |
THD napięcia | 0.0 … 100.0% (względem wartości skutecznej) | 0,1% | ±5% |
THD prądu | 0.0 … 100.0% (względem wartości skutecznej) | 0,1% | ±5% |
Współczynnik asymetrii (napięcie oraz prąd) | 0,0 … 10,0% | 0,1% | ±0,15% (błąd bezwzględny) |
* Cęgi C-4A: 0 .. 1000 A (3600 Ap-p)*Cęgi C-5A: 0..1000 A (3600 Ap-p)
* Cęgi C-6A: 0 .. 10 A (36 Ap-p)
* Cęgi C-7A: 0 … 100 A (360 Ap-p)
Parametry analizatora MPI-540 Start (c.d.):
Cęgi | C-4A WACEGC4AOKR | C-5A WACEGC5AOKR | C-6A WACEGC6AOKR |
---|---|---|---|
Prąd znamionowy | 1000 A AC | 1000 A AC | 0 A AC |
Maks. prąd przeciążeniowy | 1200 A AC | 1000 A AC | 20 A AC |
Minimalny prąd możliwy do pomiaru | 100 mA | 500 mA | 10 mA |
Częstotliwość | 30 Hz … 10 kHz | DC … 5 kHz | 40 Hz … 10 kHz |
Poziom sygnału wyjściowego | 1 mV / 1 A | 1 mV / 1 A | 100 mV / 1 A |
Maks. średnica mierzonego przewodu | 52 mm | 39 mm | 20 mm |
Minimalna dokładność podstawowa | ≤ 0,5 % | ≤1,5 % | ≤ 1 % |
Zasilanie bateryjne | — | + | — |
Długość przewodu | 2,2 m | 2,2m | 2,2 m |
Kategoria pomiarowa | IV 300 V | IV300 V | IV 300 V |
Parametry analizatora MPI-540 Start (c.d.):
Cęgi | C-7A WACEGC7AOKR | F-1A WACEGF1AOKR |
---|---|---|
Prąd znamionowy | 100 A AC | 3000 A AC |
Maks. prąd przeciążeniowy | 100 A AC | 10 kA AC |
Minimalny prąd możliwy do pomiaru | 20 mA | 1 A |
Częstotliwość | 40 Hz … 1 kHz | 40 Hz … 10 kHz |
Poziom sygnału wyjściowego | 500 mV / 1 A | 38,8 μV / 1 A |
Maks. średnica mierzonego przewodu | 24 mm | 360 mm |
Minimalna dokładność podstawowa | 0,5 % | 1 % |
Zasilanie bateryjne | — | — |
Długość przewodu | 3 m | 2,2 m |
Kategoria pomiarowa | III 300 V | IV 600 V |
Parametry analizatora MPI-540 Start (c.d.):
Cęgi | F-2A WACEGF2AOKR | F-3A WACEGF3AOKR |
---|---|---|
Prąd znamionowy | 3000 A AC | 3000 A AC |
Maks. prąd przeciążeniowy | 10 kA AC | 10 kA AC |
Minimalny prąd możliwy do pomiaru | 1 A | 1 A |
Częstotliwość | 40 Hz … 10 kHz | 40 Hz … 10 kHz |
Poziom sygnału wyjściowego | 38,8 μV / 1 A | 38,8 μV / 1 A |
Maks. średnica mierzonego przewodu | 235 mm | 120 mm |
Minimalna dokładność podstawowa | 1 % | 1 % |
Zasilanie bateryjne | — | — |
Długość przewodu | 2.2 m | 2.2 m |
Kategoria pomiarowa | IV 600 V | IV 600 V |
MPI-540 Start – cechy dodatkowe
MPI-540 Start – wyposażenie standardowe
MPI-540 Start – wyposażenie dodatkowe
Cęgi pomiarowe:
MPI-540 Start – informacje dodatkowe
W celu uzyskania dodatkowych informacji prosimy o kontakt.
Opinie
Na razie nie ma opinii o produkcie.
