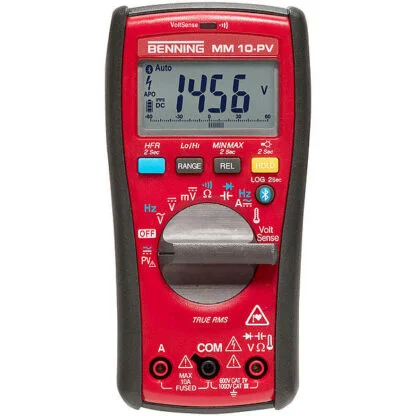

MM 10-PV Benning multimetr cyfrowy 2000 V DC, 1500 V AC TRMS

Opis

MM 10-PV – skrócony opis funkcji pomiarowych

MM 10-PV multimetr cyfrowy TRMS Benning wykonuje następujące pomiary:
– napięcie przemienne TRMS
– napięcia stałe i stałe z adapterem Benning TA PV
– napięcie przemienne TRMS adapterem Benning TA PV
– prąd przemienny TRMS
– prąd stały
– rezystancja
– test diody i ciągłości
– pojemność
– częstotliwość
– temperatura.

Cechy szczególne i funkcje specjalne miernika MM 10-PV:

– pomiar napięcia do 1500 V AC / 2000 V DC za pomocą adaptera pomiarowego TA PV
– precyzyjne pomiary dzięki metodzie TRUE RMS
– rejestrator danych, funkcja pamięci i interfejs Bluetooth® Low Energy 4.0
– aplikacja BENNING MM-CM link do pobierania, przechowywania i udostępniania zmierzonych wartości przez smartfon / tablet
– filtr dolnoprzepustowy (tłumienie wysokich częstotliwości HFR) do pomiarów napędów silnikowych
– volt sensor do bezdotykowego testu fazy i przerwania kabla (czerwona dioda LED)
– pamięć wartości mierzonej (HOLD) i pamięć wartości minimalnej / maksymalnej (MIN / MAX)
– kategoria pomiarowa KAT IV 600 V, KAT III 1000 V.

MM 10-PV – funkcje, zakresy, parametry i dokładności pomiarowe

Zalecany okres wzorcowania multimetru MM10-PV: 1 rok.

1. MM 10-PV pomiar napięcia przemiennego TRMS w zakresie 45 Hz – 500 Hz

Zakresy pomiarowe:
– 600.0 mV, rozdzielczość 0.1 mV, dokładność pomiaru ± 1 % w.w. ± 7 cyfr
– 6.000 V, rozdzielczość 1 mV, dokładność pomiaru ± 1 % w.w. ± 5 cyfr
– 60.00 V, rozdzielczość 10 mV, dokładność pomiaru ± 1 % w.w. ± 5 cyfr
– 600.0 V, rozdzielczość 100 mV, dokładność pomiaru ± 1 % w.w. ± 5 cyfr
– 1000 V, rozdzielczość 1 V, dokładność pomiaru ± 1 % w.w. ± 5 cyfr

2. MM 10-PV pomiar napięcia stałego

Zakresy pomiarowe:
– 600.0 mV, rozdzielczość 0.1 mV, dokładność pomiaru ± 0.5 % w.w. ± 7 cyfr
– 6.000 V, rozdzielczość 1 mV, dokładność pomiaru ± 0.5 % w.w. ± 4 cyfry
– 60.00 V, rozdzielczość 10 mV, dokładność pomiaru ± 0.5 % w.w. ± 4 cyfry
– 600.0 V, rozdzielczość 100 mV, dokładność pomiaru ± 0.5 % w.w. ± 4 cyfry
– 1000 V, rozdzielczość 1 V, dokładność pomiaru ± 0.5 % w.w. ± 4 cyfry

3. MM 10-PV pomiar napięcia stałego PV z adapterem TA PV

Zakres pomiarowy 600.0 V, rozdzielczość 100 mV, dokładność pomiaru ± 2 % w.w. ± 7 cyfr
Zakres pomiarowy 2000 V, rozdzielczość 1 V, dokładność pomiaru± 2 % w.w. ± 7 cyfr

4. MM 10-PV pomiar napięcia przemiennego PV z adapterem TA PV w zakresie 45 Hz – 500 Hz

Zakres pomiarowy 600.0 V, rozdzielczość 100 mV, dokładność pomiaru ± 2 % w.w. ± 7 cyfr
Zakres pomiarowy 1500 V, rozdzielczość 1 V, dokładność pomiaru± 2 % w.w. ± 7 cyfr

5. MM 10-PV – pomiar prądu przemiennego TRMS w zakresie częstotliwości 45 – 400 Hz

Zakresy pomiarowe:
– 600.0 µA, rozdzielczość 0.1 µA, dokładność pomiaru ± 1.5 % w.w. ± 7 cyfr
– 6.000 mA, rozdzielczość 0.001 mA, dokładność pomiaru ± 1.5 % w.w. ± 5 cyfr
– 60.00 mA, rozdzielczość 0.01 mA, dokładność pomiaru ± 1.5 % w.w. ± 5 cyfr
– 600.0 mA, rozdzielczość 0.1 mA, dokładność pomiaru ± 1.5 % w.w. ± 5 cyfr
– 6.000 A, rozdzielczość 0.001 A, dokładność pomiaru ± 1.5 % w.w. ± 5 cyfr
– 10.00 A, rozdzielczość 0.01 A, dokładność pomiaru ± 1.5 % w.w. ± 5 cyfr

6. MM 10-PV – pomiar prądu stałego

Zakresy pomiarowe:
– 600.0 µA, rozdzielczość 0.1 µA, dokładność pomiaru ± 1 % w.w. ± 7 cyfr
– 6.000 mA, rozdzielczość 0.001 mA, dokładność pomiaru ± 1 % w.w. ± 5 cyfr
– 60.00 mA, rozdzielczość 0.01 mA, dokładność pomiaru ± 1 % w.w. ± 5 cyfr
– 600.0 mA, rozdzielczość 0.1 mA, dokładność pomiaru ± 1 % w.w. ± 5 cyfr
– 6.000 A, rozdzielczość 0.001 A, dokładność pomiaru ± 1 % w.w. ± 5 cyfr
– 10.00 A, rozdzielczość 0.01 A, dokładność pomiaru ± 1 % w.w. ± 5 cyfr

7. MM 10-PV – pomiar rezystancji

Zakresy pomiarowe:
– 0.0 – 600.0 Ω, rozdzielczość 0.1 Ω, dokładność pomiaru ± 0.9 % w.w. ± 7 cyfr
– 0.000 – 6.000 kΩ, rozdzielczość 1 Ω, dokładność pomiaru ± 0.9 % w.w. ± 4 cyfry
– 0.00 – 60.00 kΩ, rozdzielczość 10 Ω, dokładność pomiaru ± 0.9 % w.w. ± 4 cyfry
– 0.0 – 600.0 kΩ, rozdzielczość 100 Ω, dokładność pomiaru ± 0.9 % w.w. ± 4 cyfry
– 0.00 – 40.00 MΩ, rozdzielczość 100 Ω, dokładność pomiaru ± 1.5 % w.w. ± 7 cyfr
Napięcie bez obciążenia około 1.8 V

8. MM 10-PV – test ciągłości obwodu

Zakres pomiarowy 0.0 – 600.0 Ω, dokładność pomiaru ± 0.9 % w.w. ± 7 cyfr
Sygnał dźwiękowy poniżej 20 – 200 Ω

9. MM 10-PV – test diody

Zakres pomiarowy 0.000 – 1.500 V, dokładność pomiaru ± 0.9 % w.w. ± 4 cyfry
Napięcie bez obciążenia około 1.8 V

10. MM 10-PV – pomiar pojemności

Zakresy pomiarowe:
– 1.000 µF, rozdzielczość 0.001 µF, dokładność pomiaru ± 1.9 % w.w. ± 7 cyfr
– 10.00 µF, rozdzielczość 0.01 µF, dokładność pomiaru ± 1.9 % w.w. ± 4 cyfry
– 100.0 µF, rozdzielczość 0.1 µF, dokładność pomiaru ± 1.9 % w.w. ± 4 cyfry
– 1.000 mF, rozdzielczość 1 µF, dokładność pomiaru ± 1.9 % w.w. ± 4 cyfry
– 10.00 mF, rozdzielczość 10 µF, dokładność pomiaru ± 1.9 % w.w. ± 4 cyfry

11. MM 10-PV – pomiar częstotliwości

Zakresy pomiarowe:
– 100.00 Hz, rozdzielczość 0.01 Hz, dokładność pomiaru ± 0.1 % w.w. ± 4 cyfry
– 1000.0 Hz, rozdzielczość 0.1 Hz, dokładność pomiaru ± 0.1 % w.w. ± 4 cyfry
– 10.000 kHz, rozdzielczość 0.001 kHz, dokładność pomiaru ± 0.1 % w.w. ± 4 cyfry
– 100.0 kHz, rozdzielczość 0.01 kHz, dokładność pomiaru ± 0.1 % w.w. ± 4 cyfry

12. MM 10-PV – pomiar temperatury

Zakres pomiarowy -40.0 °C ~ 400.0 °C, dokładność pomiaru ± 1 % w.w. ± 22 cyfry
Zakres pomiarowy -40.0 °F ~ 752.0 °F, dokładność pomiaru ± 1 % w.w. ± 38 cyfr

MM 10-PV – cechy dodatkowe

Miernik jest przeznaczony do wykonywania pomiarów w środowisku suchym
Maksymalna wysokość pracy: 2000 m n.p.m.
Kategoria przepięciowa / kategoria pomiarowa według IEC 60664/ IEC 61010 → 600 V KAT IV; 1000 V KAT III
Stopień zanieczyszczenia środowiska: 2
Klasa szczelności obudowy: IP 30 (DIN VDE 0470-1, IEC/ EN 60529)
Parametry środowiskowe pracy: dla temperatur w zakresie 0 °C ~ 30 °C wilgotność względna < 80 %, dla temperatur w zakresie 31 °C ~ 40 °C wilgotność względna < 75 %, dla temperatur w zakresie 41 °C ~ 5 °C wilgotność względna < 45 %
Zakres temperatur przechowywania: – 10 °C ~ + 60 °C, wilgotność względna < 80 % (bez baterii)
Zasilanie: 3 V DC, 2 baterie alkaliczne typu AA
Wymiary miernika: 163 mm (długość) x 82 mm (szerokość) x 50 mm (wysokość) wraz z holsterem
Masa miernika: 425 g wraz z holsterem

MM 10-PV – wyposażenie standardowe

Zestaw 2 szt. przewodów pomiarowych z sondami i krokodylkami
Adapter napięciowy Benning TA PV
Pokrowiec ochronny
Sonda temperaturowa typu K
Dwie baterie AA
Instrukcja obsługi

MM 10-PV – wyposażenie dodatkowe

Czujnik pomiarowy temperatury typu K w rurce V4A do pomiarów materiałów sypkich, cieczy, powietrza i innych gazów w zakresie
– 196 °C do 800 °C

MM 10-PV – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.
