KEW6516-1 Kyoritsu zestaw pomiarowy KEW6516 + KEW4200 ze świadectwami wzorcowań

Opis

KEW6516-1 – skrócony opis funkcji pomiarowych

KEW6516-1 zestaw przyrządów pomiarowych firmy Kyoritsu wykonuje następujące pomiary:

• rezystancja izolacji 100 V, 250 V, 500 V, 1000 V
• test warystora
• impedancja pętli zwarcia / spodziewany prąd zwarciowy
• impedancja pętli zwarcia bez wyzwalania RCD / spodziewany prąd zwarciowy
• impedancja linii/spodziewany prąd zwarciowy
• wyłącznik RCD (mnożnik x1/2, x1, x5, czas zadziałania, prąd wyłączenia, napięcie dotykowe, test automatyczny; wyłącznik AC, A, F, B, EV)
• ciągłość prądem 200 mA, 15 mA
• napięcie przemienne, częstotliwość
• test kolejności faz
• rezystancja uziemienia metodą szpilkową
• rezystancja uziemienia metodą 2-cęgową
• prąd przemienny TRMS metodą cęgową.

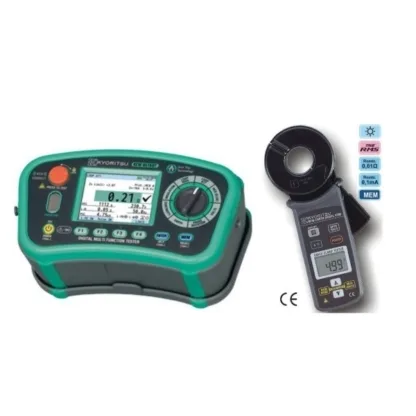

Zestaw składa się z wielofunkcyjnego miernika instalacji elektrycznych KEW6516 oraz cęgowego miernika rezystancji uziemień KEW4200. Oba mierniki w wyposażeniu standardowym posiadają świadectwa wzorcowań naszego laboratorium.

KEW6516-1 – funkcje, zakresy, parametry i dokładności pomiarowe

Zalecany przez producenta okres wzorcowania mierników w zestawie: 12 miesięcy.

1. KEW6516-1 pomiar napięcia przemiennego i częstotliwości (miernik KEW6516)

• Zakresy pomiarowe napięcia przemiennego 300.0 V, 600.0 V; dokładność pomiaru ± 2 % w. w. ± 4 cyfry
• Zakres pomiarowy częstotliwości 45 Hz – 65 Hz, dokładność pomiaru ± 0.5 % w. w. ± 2 cyfry
• True RMS
• Należy dodać ± 1 % w. w. do deklarowanej dokładności dla CF ≥ 2.5 (wartość szczytowa 850 V lub mniej).

2. KEW6516-1 test kolejności faz (miernik KEW6516)

• Zakres pomiarowy 48 V – 600 V, 45 Hz – 65 Hz
• Poprawna kolejność faz: wyświetlane strzałki w kierunku zgodnym z ruchem wskazówek zegara oraz cyfry „1”, „2”, „3”
• Odwrócona kolejność faz: wyświetlane strzałki w kierunku przeciwnym do ruchu wskazówek zegara oraz cyfry „3”, „2”, „1”.

3. KEW6516-1 pomiar rezystancji uziemienia (miernik KEW6516)

• Zakresy pomiarowe 20.00 Ω / 200.0 Ω / 2000 Ω (automatyczny wybór zakresu pomiarowego)
• Dokładność pomiaru na zakresie 20 Ω wynosi ± 2 % w. w. ± 0.08 Ω; na pozostałych zakresach ± 2 % w. w. ± 3 cyfry (rezystancja uziomu pomocniczego: 100 Ω)
• Prąd wyjściowy na zakresie 20 Ω: ok. 3 mA
• Prąd wyjściowy na zakresie 200 Ω: ok. 1.7 mA
• Prąd wyjściowy na zakresie 2000 Ω: ok. 0.7 mA
• Częstotliwość sygnału pomiarowego: 825 Hz.

4. KEW6516-1 ciągłość (miernik KEW6516)

• Zakresy pomiarowe 20.00 Ω / 200.0 Ω / 2000 Ω (automatyczny wybór zakresu pomiarowego); dokładność pomiaru ± 2 % w. w. ± 8 cyfr
• Napięcie bez obciążenia: 7 – 14 V DC
• Prąd testu 200mA lub więcej (2 Ω lub mniej);  15 mA ± 3 mA (zwarcie obwodu)
• Brzęczyk 2 Ω: brzęczyk wydaje dźwięk, gdy mierzona rezystancja wynosi 2 Ω lub mniej

5. KEW6516-1 pomiar rezystancji izolacji (miernik KEW6516)

• Napięcia pomiarowe 100 V, 250 V
• Zakresy pomiarowe:

– 2.000 MΩ, rozdzielczość pomiarowa 0.001 MΩ, dokładność pomiarowa ± 2 % w. w. ± 6 cyfr
– 20.00 MΩ, rozdzielczość pomiarowa 0.01 MΩ, dokładność pomiarowa ± 2 % w. w. ± 6 cyfr
– 200.0 MΩ, rozdzielczość pomiarowa 0.1 MΩ, dokładność pomiarowa ± 5 % w. w. ± 6 cyfr

• Prąd testu 1 – 1.2 mA
• Napięcie rozwartego obwodu: 100 ~ 120 % nominalnego napięcia pomiarowego
• Prąd zwarciowy: nie większy niż 1.5 mA
• Na wyjściu miernika w gnieździe LINE obecne jest napięcie z polaryzacją ujemną (-), a w gnieździe EARTH napięcie z polaryzacją dodatnią (+)
• Maksymalne obciążenie pojemnościowe 1 μF, obciążenie pojemnościowe rozładowywane w ciągu 10 s od wykonania testu (IEC61010-2-034)
• Przerywany dźwięk podczas pomiaru na zakresie 1000 V

6. KEW6516-1 test warystora (miernik KEW6516)

• Zakres pomiarowy 0 – 1049 V, dokładność pomiarowa ± 5 % w. w. ± 5 cyfr
• Wartość graniczna prądu pomiarowego: 1 mA

7. KEW6516-1 pomiar impedancji pętli zwarcia bez wyzwalania wyłącznika RCD, (funkcja ATT) (miernik KEW6516)

Metoda 3 -przewodowa, zakres napięcia sieci 100 – 260 V, 50 – 60 Hz, L-N < 20 Ω

• Zakresy pomiarowe 20.00 Ω / 200.0 Ω / 2000 Ω (automatyczny wybór zakresu pomiarowego); dokładność pomiaru ± 3 % w. w. ± 6 cyfr dla napięcia 230 V + 10 % – 15 %; dokładność pomiaru ± 3 % w. w. ± 8 cyfr dla pozostałych wartości napięć
• Zakres spodziewanego prądu zwarciowego: 2000 A / 20 kA
• Prąd testu przy 230 V: L-N 6 A / 60 ms, L-PE: 10 mA

Metoda 2 -przewodowa, zakres napięcia sieci 48 – 260 V, 50 – 60 Hz

• Zakresy pomiarowe 20.00 Ω / 200.0 Ω / 2000 Ω (automatyczny wybór zakresu pomiarowego); dokładność pomiaru ± 3 % w. w. ± 10 cyfr dla napięcia 230 V + 10 % – 15 %; dokładność pomiaru ± 3 % w. w. ± 10 cyfr dla pozostałych wartości napięć
• Zakres spodziewanego prądu zwarciowego: 2000 A / 20 kA
• Prąd testu przy 230 V: L-PE: 15 mA
• Jeśli odczyt nie jest stabilny, może zostać wykorzystany zamiast aktualnego zakresu wyższy zakres cyfrowy

8. KEW6516-1 pomiar impedancji linii / pętli zwarcia dużym prądem (HIGH) (miernik KEW6516)

L-PE rozdzielczość 0.01 Ω, zakres napięcia sieci 48 – 260 V, 50 – 60 Hz

• Zakresy pomiarowe 20.00 Ω / 200.0 Ω / 2000 Ω (automatyczny wybór zakresu pomiarowego); dokładność pomiaru ± 3 % w. w. ± 4 cyfry dla napięcia 230 V + 10 % – 15 %; dokładność pomiaru ± 5 % w. w. ± 15 cyfr dla napięcia < 100 V; dokładność pomiaru ± 3 % w. w. ± 8 cyfr dla pozostałych wartości napięć

Zakres spodziewanego prądu zwarciowego: 2000 A / 20 kA

• Prąd testu 20 Ω: 6 A / 20 ms; 200 Ω: 0.5 A / 20 ms; 2000 Ω: 15 mA / 500 ms
• L-PE rozdzielczość 0.001 Ω, zakres napięcia sieci 100 – 260 V, 50 – 60 Hz
• Zakres pomiarowy 2.000 Ω; dokładność pomiaru ± 3 % w. w. ± 25 mΩ dla napięcia 230 V + 10 % – 15 %; dokładność pomiaru ± 3 % w. w. ± 35 mΩ dla pozostałych wartości napięć

Spodziewany prąd zwarciowy, zakres: 2000 A / 50 kA

• Prąd testu 25 A / 20 ms
• L-N, L-L  zakres napięcia sieci 48 – 500 V, 50 – 60 Hz
• Zakres pomiarowy 20.00 Ω ; dokładność pomiaru ± 3 % w. w. ± 4 cyfry dla napięcia 230 V + 10 % – 15 %; dokładność pomiaru ± 5 % w. w. ± 15 cyfr dla napięcia < 100 V; dokładność pomiaru ± 3 % w. w. ± 8 cyfr dla pozostałych wartości napięć

Zakres spodziewanego prądu zwarciowego: 2000 A / 20 kA

• Prąd testu: 6 A / 20 ms
• Jeśli odczyt nie jest stabilny, może zostać wykorzystany zamiast aktualnego zakresu wyższy zakres cyfrowy

9. KEW6516-1 pomiar parametrów wyłączników RCD (miernik KEW6516)

• Zakres napięcia wejściowego sieci: 100 V~260 V  50 Hz/60 Hz
  Dla typu AC i A RCD 100 mA lub wyższe: 190 V~260 V
• Napięcie nominalne: 100-260 V (50/60Hz)
• Funkcja: x1/2, x1, x5, Ramp, Auto, Uc
• Nominalna wartość prądu różnicowego : 6 mA/10 mA/30 mA/100 mA/300 mA/50 mA/1000 mA/zmienne.

Typ AC(G/S) wyłącznika RCD

Prąd wyzwolenia x1/2, x1, Uc: 10 mA/30 mA/100 mA/300 mA/500 mA/ 000 mA (G); 10 mA/30 mA/100 mA/300 mA/500 mA(S)
Mnożnik x5 prąd wyzwolenia: 10 mA/30 mA/100 mA
Prąd wyzwolenia funkcja Ramp: 10 mA/30 mA/100 mA/300 mA/500mA
Dokładność pomiaru prądu wyzwolenia:  x1/2 – 8 % ~ – 2 %; x1 + 2 % ~ + 8 %; x5 +2 % ~ + 8 %; Ramp – 4 % ~ + 4 %
Dokładność pomiaru czasu zadziałania:  x1/2, zakres pomiarowy 200 ms (G/S), dokładność ± 1 % w. w. ± 2 ms; x1, zakres pomiarowy 550 ms (G), dokładność ± 1 % w. w. ± 2 ms; x1, zakres pomiarowy 1000 ms (S), dokładność ± 1 % w. w. ± 2 ms

Typ A(G/S) wyłącznika RCD

Prąd wyzwolenia x1/2, x1, Uc: 10 mA/30 mA/100 mA/300 mA/500 mA
Mnożnik x5 prąd wyzwolenia: 10 mA/30 mA/100 mA
Prąd wyzwolenia funkcja Ramp: 10 mA/30 mA/100 mA/300 mA/500mA

Dokładność pomiaru prądu wyzwolenia:  x1/2 – 10 % ~ – 0 %; x1 + 0 % ~ + 10 %; x5 +0 % ~ + 10 %; Ramp – 10 % ~ + 10 %
Dokładność pomiaru czasu zadziałania:  x1/2, zakres pomiarowy 200 ms (G / S), dokładność ± 1 % w. w. ± 2 ms; x1, zakres pomiarowy 550 ms (G), dokładność ± 1 % w. w. ± 2 ms; x1, zakres pomiarowy 1000 ms (S), dokładność ± 1 % w. w. ± 2 ms

Typ F(G/S) wyłącznika RCD

Prąd wyzwolenia x1/2, x1, Uc: 10 mA/30 mA/100 mA/300 mA/500 mA
Mnożnik x5 prąd wyzwolenia: 10 mA/30 mA/100 mA
Prąd wyzwolenia funkcja Ramp: 10 mA/30 mA/100 mA/300 mA/500mA

Dokładność pomiaru prądu wyzwolenia:  x1/2 – 10 % ~ – 0 %; x1 + 0 % ~ + 10 %; x5 +0 % ~ + 10 %; Ramp – 10 % ~ + 10 %
Dokładność pomiaru czasu zadziałania:  x1/2, zakres pomiarowy 200 ms (G / S), dokładność ± 1 % w. w. ± 2 ms; x1, zakres pomiarowy 550 ms (G), dokładność ± 1 % w. w. ± 2 ms; x1, zakres pomiarowy 1000 ms (S), dokładność ± 1 % w. w. ± 2 ms

Typ B(G/S) wyłącznika RCD

Mnożniki x1/2, x1, Uc prąd wyzwolenia : 10 mA/30 mA/100 mA/300 mA
Mnożnik x 5 prąd wyzwolenia: 10 mA/30 mA
Funkcja Ramp prąd wyzwolenia : 10 mA/ 30 mA/100 mA/300 mA

Dokładność pomiaru prądu wyzwolenia:  x1/2 – 10 % ~ – 0 %; x1 + 0 % ~ + 10 %; x5 +0 % ~ + 10 %; Ramp – 10 % ~ + 10 %
Dokładność pomiaru czasu zadziałania:  x1/2, zakres pomiarowy 200 ms (G / S), dokładność ± 1 % w. w. ± 2 ms; x1, zakres pomiarowy 550 ms (G), dokładność ± 1 % w. w. ± 2 ms; x1, zakres pomiarowy 1000 ms (S), dokładność ± 1 % w. w. ± 2 ms

Typ EV wyłącznika RCD

Prąd wyzwolenia x1: 6 mA
Prąd wyzwolenia funkcja Ramp: 6 mA
Dokładność pomiaru prądu wyzwolenia:  x1 + 0 % ~ + 10 %; Ramp – 10 % ~ + 10 %
Dokładność pomiaru czasu zadziałania:  x1, zakres pomiarowy 10.5 s, dokładność ± 1 % w. w. ± 2 ms

AUTO-TEST: x1/2 (0°)->x1/2 (180°)->x1(0°)->X1(180°)->x5 (0°)->x5 (180°) Test „X5” zostanie pominięty gdy prąd wynosi 100 mA lub więcej
AUTO-TEST dla typu EV dodatkowo obejmuje test 6 mA DC
Kształt przebiegu prądu dla KEW6516 / KEW6516BT – typ AC: prąd testu sinusoidalny – typ A i F: prąd testu pół sinusoidalny – typ B i EV: prąd stały

Pomiar Uc (RCD) (napięcie dotykowe)

• Zakres napięcia wejściowego sieci 100 ~ 260 V
• Zakres pomiarowy 100 V, dokładność + 5 % ~ +15 % w.w. ± 8 cyfr przy 230 V
• Prąd testu 50 % lub mniej I∆n

10. KEW6516-1 pomiar rezystancji uziemienia (miernik KEW4200)

Zakresy pomiarowe:

• 0 – 20 Ω, rozdzielczość 0.01 Ω, dokładność pomiarowa ± 1.0 % ± 5 cyfr
• 20 – 200 Ω, rozdzielczość 0.1 Ω, dokładność pomiarowa ± 3.0 % ± 5 cyfr
• 200 – 399 Ω, rozdzielczość 1 Ω, dokładność pomiarowa ± 6.0 % ± 5 cyfr
• 400 – 599 Ω, rozdzielczość 1 Ω, dokładność pomiarowa ± 10.0 % ± 10 cyfr
• 600 – 1260 Ω, rozdzielczość 10 Ω, dokładność pomiarowa nieokreślona.

Metoda pomiaru: pomiar rezystancji uziemienia w instalacjach wielopunktowych cęgami 32 mm
Czas odpowiedzi: 7 s.

11. KEW6516-1 pomiar prądu przemiennego (miernik KEW4200)

Zakresy pomiarowe:

• 100 mA, rozdzielczość 0.1 mA, dokładność pomiarowa ± 2.0 % ± 5 cyfr
• 1000 mA, rozdzielczość 1 mA, dokładność pomiarowa ± 2.0 % ± 5 cyfr
• 10 A, rozdzielczość 0.01 A, dokładność pomiarowa ± 2.0 % ± 5 cyfr
• 30 A, rozdzielczość 0.1 A, dokładność pomiarowa ± 2.0 % ± 5 cyfr.

Zakres częstotliwości: 50 – 60 Hz
Czas odpowiedzi: 2 s.
Pomiar rzeczywistej wartości skutecznej (True RMS)
Współczynnik szczytu: CF < 2.5

KEW6516-1 – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.
