Opis

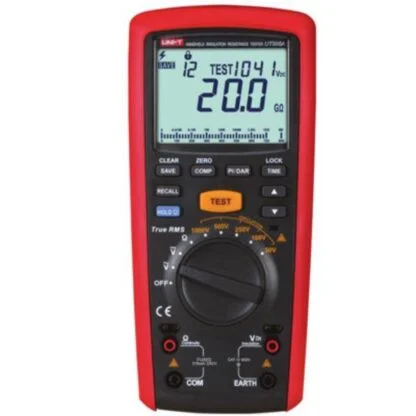

UT505A – skrócony opis funkcji pomiarowych

UT505A miernik rezystancji izolacji UNI-T wykonuje następujące pomiary:
– rezystancja izolacji 50 V, 100 V, 250 V, 500 V, 1000 V
– współczynniki polaryzacji/absorpcji dielektrycznej: PI, DAR
– rezystancja metodą niskonapięciową
– napięcie stałe/przemienne TRMS.

UT505A jest kieszonkowym cyfrowym miernikiem rezystancji izolacji 50 V, 100 V, 250 V, 500 V, 1000 V z funkcją pomiaru napięcia AC TRUE RMS/DC oraz małych rezystancji. Urządzenie charakteryzuje wysoka dokładność i stabilność. Dzięki małym wymiarom, zasilaniu bateryjnym oraz intuicyjnej obsłudze, przyrząd ten idealnie sprawdzi się w każdych warunkach.

UT505A – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności pomiarowe obowiązują dla następujących warunków środowiskowych:
– temperatura otoczenia : 18 °C ~ 28 °C
– wilgotność względna: 45 ~ 75 %.

Zalecany przez producenta okres wzorcowania miernika: 12 miesięcy.

1. UT505A pomiar rezystancji izolacji

Napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V, 1000 V; tolerancja 0 ~ + 10 %
Prąd pomiarowy: < 2 mA

Rezystancja izolacji 50 V
Zakres pomiarowy: 0.01 – 19.99 MΩ, rozdzielczość 0.01 MΩ, tolerancja ± (3 % + 5 cyfr)
Zakres pomiarowy: 20.0 – 50.0 MΩ, rozdzielczość 0.1 MΩ, tolerancja ± (3 % + 5 cyfr)

Rezystancja izolacji 100 V
Zakres pomiarowy: 0.01 – 19.99 MΩ, rozdzielczość 0.01 MΩ, tolerancja ± (3 % + 5 cyfr)
Zakres pomiarowy: 20.0 – 100.0 MΩ, rozdzielczość 0.1 MΩ, tolerancja ± (3 % + 5 cyfr)

Rezystancja izolacji 250 V
Zakres pomiarowy: 0.01 – 19.99 MΩ, rozdzielczość 0.01 MΩ, tolerancja ± (1.5 % + 5 cyfr)
Zakres pomiarowy: 20.0 – 200.0 MΩ, rozdzielczość 0.1 MΩ, tolerancja ± (1.5 % + 5 cyfr) do 50 MΩ

Rezystancja izolacji 500 V
Zakresy pomiarowe:
– 0.01 – 19.99 MΩ, rozdzielczość 0.01 MΩ, tolerancja ± (1.5 % + 5 cyfr)
– 20.0 – 199.9 MΩ, rozdzielczość 0.1 MΩ, tolerancja ± (1.5 % + 5 cyfr) do 50 MΩ
– 200 – 2000 MΩ, rozdzielczość 1 MΩ

Rezystancja izolacji 1000 V
Zakresy pomiarowe:
– 0.01 – 19.99 MΩ, rozdzielczość 0.01 MΩ, tolerancja ± (1.5 % + 5 cyfr)
– 20.0 – 199.9 MΩ, rozdzielczość 0.1 MΩ, tolerancja ± (1.5 % + 5 cyfr)
– 200 – 2000 MΩ, rozdzielczość 1 MΩ, tolerancja ±( 1.5 % + 5 cyfr)
– 2-20 GΩ, rozdzielczość 10 MΩ, tolerancja ± (10 % + 3 cyfry) do 10 GΩ, ± (20 % + 20 cyfr) powyżej 10 GΩ

2. UT505A pomiar małych rezystancji

Zakres pomiarowy: 20 kΩ, rozdzielczość 0.01 Ω, dokładność pomiaru ± (1.5 % + 3 cyfry)

Maksymalna wartość napięcia pomiarowego: 5 V, prąd pomiarowy < 200 mA

3. UT505A pomiar napięcia przemiennego AC TRMS

Zakres pomiarowy 0 ~ 600 V, rozdzielczość 0.1 V, dokładność pomiaru ± (2 % + 3 cyfry)
Impedancja wejściowa: 10 MΩ
Pasmo pomiarowe: 50 ~ 400 Hz

4. UT505A pomiar napięcia stałego

Zakres pomiarowy 0 ~ 600 V, rozdzielczość 0.1 V, dokładność pomiaru ± (2 % + 3 cyfry)
Impedancja wejściowa: 10 MΩ

UT505A – cechy dodatkowe

Wyświetlacz: LCD z podświetleniem, maksymalne wskazanie 9999, wyświetla funkcje oraz jednostki wielkości mierzonych

Alarm wyczerpanej baterii

Wskaźnik przekroczenia zakresu: „>20.0 GΩ” na zakresie rezystancji izolacji

Funkcja automatycznej zmiany zakresów pomiarowych

Warunki pracy: 0 °C ~ 40 °C / wilgotność względna 85 % lub mniej

Warunki przechowywania: -20 °C ~ 60 °C / wilgotność względna 90 % lub mniej

Pobór prądu: około 500 mA na zakresie 1000 V podczas testu, około 10 mA w stanie włączenia

Spełnia normy: IEC61010, CAT IV 600 V oraz ochrony środowiska II-go stopnia

Zasilanie: baterie typu R6 (AA), 6 sztuk

Żywotność baterii: nowe baterie alkaliczne do 800 godzin dla pracy zwyczajnej (test 1 MΩ przy napięciu probierczym 1000 V przez 5 s i przerwie 25 s); na zakresie pomiaru małych rezystancji do 230 godz.(test 1 Ω przez 5 s z przerwami wynoszącymi 25 s)

Automatyczne wyłączanie napięcia probierczego

Czerwone światło ostrzegające

Poziom ochrony: IP40

Wymiary gabarytowe miernika: 225 mm x 103 mm x 59 mm

Masa miernika: 0.7 kg (wraz z bateriami)

UT505A– wyposażenie standardowe

przewody pomiarowe

krokodylki pomiarowe

komplet baterii alkalicznych typu R6 (AA), 6 sztuk

UT505A – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.

Odnośnik do witryny internetowej producenta
