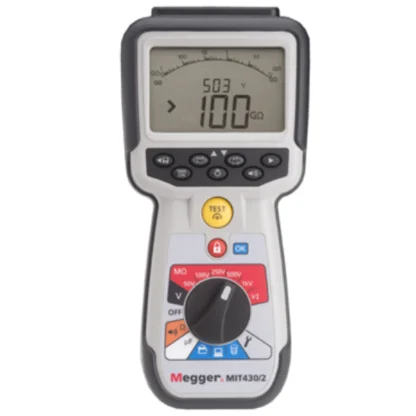

MIT430/2 Megger miernik rezystancji izolacji 50-1000 V i ciągłości

Opis

MIT430/2 – skrócony opis funkcji pomiarowych

MIT430/2 miernik rezystancji izolacji i ciągłości Megger wykonuje następujące pomiary:
– rezystancja izolacji 50 V, 100 V, 250 V, 500 V, 1000 V
– prąd upływowy
– ciągłość prądem 200 mA
– napięcie przemienne TRMS, częstotliwość
– współczynnik polaryzacji dielektrycznej: PI, DAR
– pojemność.

Cechy charakterystyczne i funkcje specjalne miernika MIT430/2:

Zaprojektowany dla testowania w branży elektrycznej i przemysłowej
Testowanie izolacji w zakresie do 1000 V i 200 GΩ
Stabilizowane napięcie testu izolacji (nowość)
1-zakresowe, szybsze testowanie ciągłości od 0.01 Ω do 1 MΩ (nowość)
Regulowane napięcie testu izolacji od 10 V do 1000 V (nowość)
Pomiar napięcia 600 V TRMS AC i DC
Zapisywanie wyników testów i ich pobieranie za pomocą technologii Bluetooth®
Wykrywanie i ochrona w przypadku obwodów pod napięciem
Opcje wielokrotnego ładowania do ładowania z sieci i w samochodzie (nowość)
Kategoria pomiarowa KAT IV 600 V, klasa szczelności obudowy IP54

MIT430/2 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane tolerancje obowiązują dla poniższych warunków odniesienia:
– temperatura 20 °C.

Zalecany przez producenta okres wzorcowania miernika rezystancji izolacji i ciągłości: 12 miesięcy.

1. MIT430/2 pomiar rezystancji izolacji

50 V napięcie pomiarowe: zakres pomiarowy 10 GΩ, dokładność pomiaru ± 2 % ± 2 cyfry ± 4.0 % na GΩ

100 V napięcie pomiarowe: zakres pomiarowy 20 GΩ, dokładność pomiaru ± 2 % ± 2 cyfry ± 2.0 % na GΩ

250 V napięcie pomiarowe: zakres pomiarowy 50 GΩ, dokładność pomiaru ± 2 % ± 2 cyfry ± 0.8 % na GΩ

500 V napięcie pomiarowe: zakres pomiarowy 100 GΩ, dokładność pomiaru ± 2 % ± 2 cyfry ± 0.4 % na GΩ

1000 V napięcie pomiarowe: zakres pomiarowy 200 GΩ ± 2 % ± 2 cyfry ± 0.2 % na GΩ

Błąd serwisowy: BS EN 61557-2 (2007)

50 V, ± 2.0 % ± 2 cyfry, 100 kΩ – 900 kΩ ± 10.5 %

100 V, ± 2.0 % ± 2 cyfry, 100 kΩ – 900 kΩ ± 10.3 %

250 V, ± 2.0 % ± 2 cyfry, 100 kΩ – 900 kΩ ± 10.3 %

500 V, ± 2.0 % ± 2 cyfry, 100 kΩ – 900 kΩ ± 10.3 %

1000 V, ± 2.0 % ± 2 cyfry, 100 kΩ – 900 kΩ ± 11.5 %

Zakres wyświetlania analogowego: pełna skala 1 GΩ

Prąd zwarciowy / prąd ładowania 2 mA +0 % – 50 % w stosunku do wartości normy EN 61557-2(2007)

Napięcie pomiarowe bez obciążenia: -0 % +20 % ± 1V

Prąd testowy: 1 mA – 2 mA

Dokładność prądu upływowego: 10 % ± 3 cyfry

Dokładność pomiaru napięcia pomiarowego: 3 % ± 3 cyfry ± 0.5 % napięcia znamionowego

Sterowanie przekaźnikiem czasowym: 60-sekundowy licznik czasu

2. MIT430/2 pomiar ciągłości

Pomiar ciągłości w zakresie 0.01 Ω do 999 kΩ (od 0 do 1000 kΩ na skali analogowej)

Dokładność pomiaru ciągłości: ± 3 % ± 2 cyfry (od 0 do 100 Ω ); ± 5 % ± 2 cyfry (>100 Ω – 500 kΩ) (> 500 kΩ – 1 MΩ wskaźnik)

Błąd serwisowy: BS EN 61557-2 (2007): ± 2.0 %, 0.1 Ω – 2 Ω ± 6.8 %

Napięcie pomiarowe bez obciążenia: 5 V ± 1 V

Prąd testowy: 200 mA (- 0 mA + 20 mA) (0.01 Ω to 4 Ω)

Polaryzacja: pojedyncza polaryzacja (domyślna) / podwójna polaryzacja (konfigurowana w ustawieniach)

Kompensacja rezystancji przewodów pomiarowych: 0 – 9.00 Ω

3. MIT430/2 pomiar napięcia

Zakres napięcia AC: od 10 mV do 600 V TRMS; sinusoidalne (od 15 Hz do 400 Hz)

Zakres napięcia DC: od 0 do 600 V

Dokładność pomiaru napięcia

AC: ± 2 % ± 1 cyfra

DC: ± 2 % ±2 cyfry

Dla przebiegów niesinusoidalnych stosuje się dodatkowe specyfikacje:

±3 % ± 2 cyfry od > 100 mV do 600 V TRMS

± 8 % ± 2 cyfry od 10 mV do 100 mV TRMS

4. MIT430/2 pomiar częstotliwości

Zakres pomiaru częstotliwości: 15 Hz – 400 Hz

Dokładność pomiaru częstotliwości: ± 0.5 % ± 1 cyfra: (od 100 Hz do 400 Hz nieokreślona)

5. MIT430/2 pomiar pojemności

Zakres pomiaru pojemności: 1 nF do 10 μF

Dokładność pomiaru pojemności: ± 5.0 % ± 2 cyfry (0.1 nF – 1 nF nieokreślona)

MIT430/2 – cechy dodatkowe

Producent: Megger, Wielka Brytania
Pojemność pamięci: >1000 wyników testów
Pobieranie danych: interfejs bezprzewodowy Bluetooth klasy II, zasięg do 10 m
Zasilanie: baterie alkaliczne 6 x 1.5 V IEC LR6 (typu AA, MN1500, HP7, AM3 R6HP)
Można stosować ogniwa akumulatorowe NiMH 1.2 V, 6 sztuk
Czas eksploatacji akumulatora: 3000 testów izolacji z cyklem pracy 5 sekund WŁĄCZONY / 55 sekund WYŁĄCZONY przy 1000 V do 1 MΩ
Ładowarka (opcjonalna): 12 – 15 V DC
Wymiary miernika: 228 mm x 108 mm x 63 mm
Masa miernika: 600 g (MIT400/2)
Masa (przyrząd i etui): 1.75 kg
Bezpieczeństwo: przyrządy spełniają normę EN 61010-1 (1995) do 600 V faza-ziemia, kategoria IV
Kompatybilność elektromagnetyczna: zgodnie z normą IEC 61326 włącznie ze zmianą nr 1
Współczynnik temperaturowy: < 0.1 % na °C do 1 GΩ; < 0.1 % na °C na GΩ powyżej 1 GΩ
Zakres temperatur roboczych i wilgotności względnej: – 10 do + 55 °C maks. 90 % wilgotności względnej przy 40°C
Zakres temperatur przechowywania: – 25 do +70 °C
Temperatura kalibracji: + 20 °C
Wysokość maksymalna pracy: 2000 m
Stopień ochrony: IP54

MIT430/2– wyposażenie standardowe

Silikonowe przewody testowe czerwone/czarne z sondami i zaciskami

Sonda z włącznikiem zdalnym SP5

Płyta CD z informacjami dla właściciela

Baterie alkaliczne 1.5 V typu AA, komplet 6 szt.

Sztywne etui

MIT430/2 – wyposażenie dodatkowe

Certyfikat kalibracji UKAS, 1000-085

Ładowarka akumulatorów, 1004-183

Przełączana sonda SP5, 1007-157

Zestaw przewodów testowych i zaciski krokodylkowe, 1002-001

Zestaw 2-żyłowych przewodów testowych z bezpiecznikiem 500 mA, 1002-015

Akumulatorki 1.2 V (6 x NiMH), 1002-735

Zestaw ładowarki do ładowania z sieci,1007-464

MIT430/2 – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.
