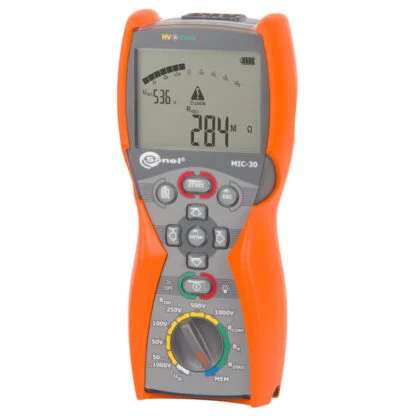

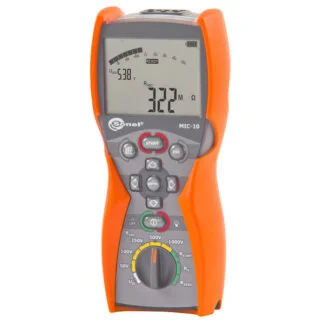

MIC-30 Sonel miernik rezystancji izolacji i ciągłości z certyfikatem kalibracji

2773.24  cena netto

Opis

MIC-30 – skrócony opis funkcji pomiarowych

MIC-30 miernik rezystancji izolacji i ciągłości Sonel wykonuje następujące pomiary:
– rezystancja izolacji 50 V, 100 V, 250 V, 500 V, 1000 V
– ciągłość prądem 200 mA, 7 mA
– pojemność
– napięcie stałe/przemienne

Atutem miernika MIC-30 jest możliwość zapamiętania wyników pomiarów oraz współpraca z komputerem, co pozwala łatwo tworzyć protokoły.
Nowoczesna, ergonomiczna obudowa oraz bardzo prosta intuicyjna obsługa są szczególnie ważne podczas wykonywania dużej liczby pomiarów. Wszelkie ustawienia trybów oraz napięć pomiarowych dokonuje się za pomocą przełącznika obrotowego. Podświetlana klawiatura/wyświetlacz oraz obudowa odporna na uszkodzenia o stopniu ochrony IP67 znacznie ułatwia pracę w niekorzystnych warunkach.

Przyrząd MIC-30 pozwala na zaprogramowanie 3 długości czasów prowadzenia pomiarów rezystancji izolacji. Dzięki temu oblicza również 2 współczynniki absorpcji (AB1, AB2 lub DAR, PI). Specjalistyczne akcesoria zapewniają bezpieczeństwo użytkownika podczas pomiarów. Dodatkowo przyrząd nadzoruje warunki pracy (np. zapewnia blokowanie pomiaru przy napięciu na obiekcie większym niż 50V). MIC-30 rozładowuje badany obiekt po zakończeniu pomiaru.
Jak wszystkie produkty Sonel, również MIC-30 wyposażony jest we wszystkie akcesoria niezbędne do wykonywania pomiarów. Akcesoria wraz z miernikiem dostarczane są w poręcznym i estetycznym futerale. Każdy przyrząd zaopatrzony jest również w certyfikat kalibracji.
Standardową, 3-letnią gwarancję, którą można wydłużyć do 5 lat.
Miernik MIC-30 spełnia wymagania normy PN-EN 61557.

MIC-30 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane tolerancje obowiązują dla poniższych warunków środowiskowych:
– temperatura 23 ± 2 °C,
– wilgotność względna 40 – 60 %.
Zalecany przez producenta okres wzorcowania miernika rezystancji izolacji i ciągłości MIC-30: 12 miesięcy.

1. MIC-30 pomiar rezystancji izolacji

Napięcie pomiarowe wybierane: 50, 100, 250, 500, 1000 V lub dowolne ustawiane w zakresie 50 … 1000 V z rozdzielczością 10 V
Automatyczny pomiar w gniazdach za pomocą adaptera UNI-Schuko z możliwością konfiguracji par mierzonych przewodów
Ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
Akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych
Odmierzane czasy pomiaru T1, T2 i T2 dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1… 600
Wskazania rzeczywistego napięcia pomiarowego podczas pomiaru
Zabezpieczenie przed pomiarem obiektów pod napięciem
Pomiar 3-przewodowy

Zakres pomiarowy wg PN-EN 61557 – 2 dla UN=50 V: 50 kΩ…250,0 MΩ
ZakresRozdzielczość Błąd podstawowy
0,0 … 999,9 kΩ0,1 kΩ±(3% w.m. + 8 cyfr)
[±(5% w.m. + 8 cyfr)]*
1,000 … 9,999 MΩ0,001 MΩ
10,00 … 99,99 MΩ0,01 MΩ
100,0 … 250,0 MΩ0,1 MΩ

*- dla przewodu WS-04

Zakres pomiarowy wg PN-EN 61557 – 2 dla UN=100 V: 100 kΩ…500,0 MΩ
ZakresRozdzielczość Błąd podstawowy
0,0 … 999,9 kΩ0,1 kΩ±(3% w.m. + 8 cyfr)
[±(5% w.m. + 8 cyfr)]*
1,000 … 9,999 MΩ0,001 MΩ
10,00 … 99,99 MΩ0,01 MΩ
100,0 … 500,0 MΩ0,1 MΩ

*- dla przewodu WS-04

Zakres pomiarowy wg PN-EN 61557 – 2 dla UN=250 V: 250 kΩ…2,000 GΩ
ZakresRozdzielczość Błąd podstawowy
0,0 … 999,9 kΩ0,1 kΩ±(3% w.m. + 8 cyfr)
[±(5% w.m. + 8 cyfr)]*
1,000 … 9,999 MΩ0,001 MΩ
10,00 … 99,99 MΩ0,01 MΩ
100,0 … 999,0 MΩ0,1 MΩ
1,000 … 2,000 GΩ0,001 GΩ

*- dla przewodu WS-04

Zakres pomiarowy wg PN-EN 61557 – 2 dla UN=500 V: 500 kΩ…20,00 GΩ
ZakresRozdzielczość Błąd podstawowy
0,0 … 999,9 kΩ0,1 kΩ±(3% w.m. + 8 cyfr)
[±(5% w.m. + 8 cyfr)]*
1,000 … 9,999 MΩ0,001 MΩ
10,00 … 99,99 MΩ0,01 MΩ
100,0 … 999,0 MΩ0,1 MΩ
1,000 … 9,999 GΩ0,001 GΩ±(4% w.m. + 6 cyfr)
[±(6% w.m. + 6 cyfr)]*
10,00 … 20,00 GΩ**0,01 GΩ

*- dla przewodu WS-04
**- dla przewodu WS-04 zakres do 10 GΩ

Zakres pomiarowy wg PN-EN 61557 – 2 dla UN=1000 V: 1000 kΩ…100,00 GΩ
ZakresRozdzielczość Błąd podstawowy
0,0 … 999,9 kΩ0,1 kΩ±(3% w.m. + 8 cyfr)
1,000 … 9,999 MΩ0,001 MΩ
10,00 … 99,99 MΩ0,01 MΩ
100,0 … 999,0 MΩ0,1 MΩ
1,000 … 9,999 GΩ0,001 GΩ±(4% w.m. + 6 cyfr)
10,00 … 20,00 GΩ**0,01 GΩ
100,0 GΩ0,1 GΩ

*- dla przewodu WS-04

2. MIC-30 pomiar ciągłości połączeń ochronnych i wyrównawczych zgodnie z PN-EN 61557-4 prądem >200mA

Napięcie na otwartych zaciskach: < 8 V
Prąd wyjściowy przy R <2 Ω: ISC > 200 mA
Kompensacja rezystancji przewodów pomiarowych
Prąd przepływający w dwóch kierunkach, wyświetlana wartość średnia rezystancji

Zakres pomiarowy wg PN-EN 61557 – 4: 0,10…1999 Ω

Zakres Rozdzielczość Błąd podstawowy
0,00 … 19,99 Ω0,01 Ω±(2% w.m. + 3 cyfry)
20,0 … 199,9 Ω0,1 Ω
200 … 999 Ω1 Ω±(4% w.m. + 3 cyfry)
3. MIC-30 niskonapięciowy pomiar ciągłości obwodu i rezystancji:

Pomiar rezystancji obwodu (< 1999 Ω) prądem o wartości < 15 mA,
Napięcie na otwartych zaciskach: < 8 V
Prąd dla zwartych zacisków 5 mA < ISC < 15 mA
Sygnał dźwiękowy i świecenie LED na zielono dla rezystancji mierzonej < 30 Ω ± 10 %
Kompensacja rezystancji przewodów pomiarowych

Zakres Rozdzielczość Błąd podstawowy
0,0 … 199,9 Ω0,1 Ω±(3% w.m. + 3 cyfry)
200 … 999 Ω1 Ω



4. MIC-30 wskazanie prądu upływu (wartość obliczana na podstawie zmierzonej wartości rezystancji izolacji)



5. MIC-30 pomiar pojemności

Wyświetlanie wyniku pomiaru pojemności po pomiarze RISO
Dla napięć pomiarowych poniżej 100 V i rezystancji mierzonej mniejszej niż 10 MΩ błąd pomiaru pojemności nie specyfikowany

Zakres wyświetlania Rozdzielczość Błąd podstawowy
1 … 999 nF1 nF±(5% w.m. + 10 cyfr)
1,00 … 9,99µF0,01µF



6. MIC-30 pomiar napięcia stałego oraz przemiennego

Zakres częstotliwości: 45 … 65 Hz

Zakres Rozdzielczość Błąd podstawowy
0,0 … 299,9 V0,1 V±(2% w.m. + 6 cyfr)
300 … 600 V1 V±(2% w.m. + 2 cyfry)

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

MIC-30 – cechy dodatkowe

Wyświetlacz LCD segmentowy
Warunki środowiskowe pracy: temperatura -10 ~ +50 °C, wilgotność względna 20 – 80 %
Warunki środowiskowe przechowywania: temperatura -20 ~ +70 °C, wilgotność względna 20 – 80 %
Wysokość pracy n.p.m.: 2000
Kategoria pomiarowa: IV 600 V (III 1000 V) wg PN-EN 61010-1
Rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557
Stopień ochrony obudowy wg PN-EN 60529: IP67
Zasilanie: 4 baterie alkaliczne 1.5 V typu AA lub akumulatory Ni-Cd (rozmiar AA)
Masa miernika: około 600 g
Wymiary miernika: 220 mm  x 100 mm x 60 mm

MIC-30 – wyposażenie standardowe

Przewód 1.2 m czerwony zakończony wtykami bananowymi WAPRZ1X2REBB
Niebieski przewód 1.2 m zakończony wtykami bananowymi WAPRZ1X2BUBB
Przewód ekranowany 1.2 m czarny WAPRZ1X2BLBBE
Krokodylek niebieski K02 WAKROBU20K02
Odbiornik – interfejs do transmisji radiowej OR1 (USB) WAADAUSBOR1
Sonda ostrzowa z gniazdem bananowym czarna WASONBLOGB1
Sonda ostrzowa z gniazdem bananowym czerwona WASONREOGB1
Futerał M6 WAFUTM6
Szelki do miernika WAPOZSZE4
Uchwyt do zawieszenia miernika WAPOZUCH1
Płyta DVD z oprogramowaniem
Komplet 4 szt. baterii alkalicznych 1.5 V typu AA
Certyfikat kalibracji
Karta gwarancyjna

MIC-30 – wyposażenie dodatkowe

Czerwony przewód 5 m zakończony wtykami bananowymi WAPRZ005REBB
Niebieski przewód 5 m zakończony wtykami bananowymi WAPRZ005BUBB
Czarny przewód 5 m ekranowany WAPRZ005BLBBE
Niebieski przewód 1.2 m zakończony wtykami bananowymi WAPRZ1X2BUBB
Czerwony krokodylek K02 WAKRORE20K02
Czarny krokodylek K01 WAKROBL20K01
Niebieski krokodylek K02 WAKROBU20K02
Sonda ostrzowa z gniazdem bananowym niebieska WASONBUOGB1
Adapter WS-04 z wtykiem UNI-Schuko WAADAWS04
Program do tworzenia protokołów pomiarowych “SONEL Pomiary Elektryczne PE” WAPROSONPE4

MIC-30 – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.

Odnośnik do witryny internetowej producenta
