Opis

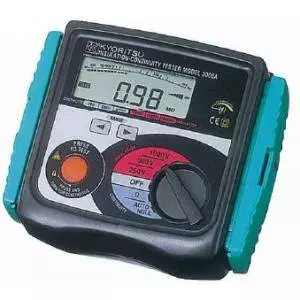

KEW3005A – skrócony opis funkcji pomiarowych
KEW3005A miernik rezystancji izolacji i ciągłości Kyoritsu wykonuje następujące pomiary:
– rezystancja izolacji 250 V, 500 V, 1000 V
– ciągłość prądem 200 mA
– napięcie przemienne.
KEW3005A – funkcje, zakresy, parametry i dokładności pomiarowe
Zalecany przez producenta okres wzorcowania miernika: 12 miesięcy.
1. Pomiar rezystancji izolacji
| Napięcie pomiarowe rezystancji izolacji: | 250 V, 500 V, 1000 V |
|---|---|
| Zakresy pomiarowe rezystancji izolacji: | 20 MΩ, 200 MΩ, 2000 MΩ |
| Dokładność ustawienia napięcia pomiarowego: | + 20 %, – 0 % wartości nominalnej |
| Wartość nominalna prądu pomiarowego: | > 1 mA DC |
| Prąd zwarciowy: | około 1.5 mA DC |
| Dokładność pomiaru rezystancji izolacji: | ± 1.5 % odczytu ± 5 cyfr (20 MΩ / 200 MΩ) ± 10 % odczytu ± 3 cyfr (2000 MΩ) |
2. Test ciągłości
| Zakresy pomiarowe (wartości odpowiadające połowie skali): | 20 Ω, 200 Ω, 2000 Ω |
|---|---|
| Napięcie wyjściowe bez obciążenia: | 7 – 12 V DC |
| Prąd pomiarowy: | > 200 mA DC |
| Dokładność pomiaru ciągłości: | ± 1.5 % odczytu ± 5 cyfr (20Ω) ± 1.5 % odczytu ± 3 cyfry (200 Ω / 2000 Ω) |
3. Pomiar napięcia przemiennego
| Zakres pomiarowy napięcia AC: | 0 – 600 V AC |
|---|---|
| Dokładność pomiaru: | ± 5 % odczytu ± 3 cyfry |
KEW3005A – cechy dodatkowe
Producent: Kyoritsu
Certyfikaty: oznakowanie CE (bezpieczeństwo i/lub EMC), podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
Bezpieczeństwo: norma IEC 61010-1 KAT III 300V stopień zanieczyszczenia środowiska 2, norma IEC 61010-2-031 IEC 61557-1/2/4
Klasa szczelności obudowy wg normy IEC 60529: IP54
Kompatybilność elektromagnetyczna (EMC): według normy IEC 61326-1
Zasilanie: bateria typu R6 (AA) 1.5 V, 8 sztuk
Wymiary miernika: 167 mm (długość) × 185 mm (szerokość) × 89 mm (głębokość)
Masa miernika: około 970 g
KEW3005A – wyposażenie standardowe
Przewody pomiarowe
Etui na przewody pomiarowe
Komplet bezpieczników F 500 mA / 600 V, 2 sztuki
Komplet baterii typu R6 (AA), 8 sztuk
Pasek na ramię
Instrukcja obsługi
KEW3005A – informacje dodatkowe
W celu uzyskania dodatkowych informacji prosimy o kontakt.
