Opis
KEW1062 – skrócony opis funkcji pomiarowych

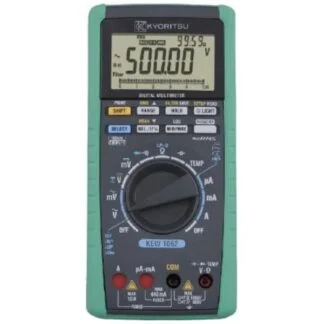

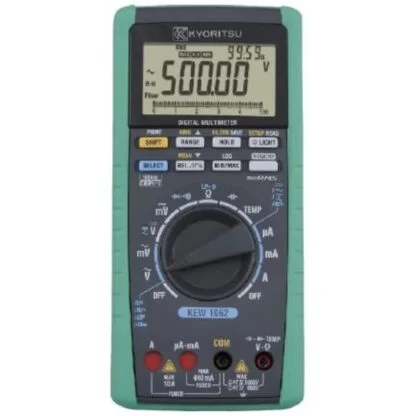

KEW1062 multimetr cyfrowy TRMS Kyoritsu wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne TRMS
– prąd stały
– prąd przemienny TRMS
– rezystancja
– pojemność
– częstotliwość
– współczynnik wypełnienia impulsu
– temperatura
– test ciągłości
– test diod.
Cechy szczególne i funkcje specjalne multimetru KEW1062:
- Automatyczna/ręczna zmiana zakresów pomiarowych
- True RMS – Pomiar rzeczywistej wartości skutecznej
- Pomiar wartości średniej (MEAN)
- DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
- AUTOHOLD: automatyczne zatrzymanie wyniku pomiaru na wyświetlaczu
- °C/°F – wybór skali odczytu temperatury
- Pamięć pomiarów: automatyczna 10000 danych, manualna 100 danych
- RANGE HOLD – zablokowanie zakresu pomiarowego
- RELATIVE ZERO – pomiar różnicowy względem mierzonej wartości
- MAX/MIN/AVG – rejestracja i odczyt wartości maks., min. i średniej z pomiarów na wyświetlaczu
- PEAK HOLD – pomiar wartości szczytowych
- 0-Adj – zerowanie wskazań podczas pomiaru rezystancji
- 0-Adj – zerowanie wskazań podczas pomiaru pojemności
- Funkcja dBm, dB – obliczenia logarytmiczne
- LowPower- Ω – pomiar rezystancji małym prądem pomiarowym (we wrażliwych obwodach elektroniki)
- Filtr dolnoprzepustowy dla eliminacji wpływu zakłóceń na wskazania
- Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
- Komunikacja z komputerem PC za pomocą interfejsu USB
- SELECT – wybór funkcji alternatywnej
- Kalibracja przyrządu bez otwierania obudowy.
KEW1062 – funkcje, zakresy, parametry i dokładności pomiarowe
Podane dokładności obowiązują dla następujących warunków środowiskowych:
– temperatura otoczenia: 23 °C ± 5 °C
– wilgotność względna powietrza: < 80 %.
Zalecany przez producenta okres wzorcowania miernika uniwersalnego: 12 miesięcy.
1. KEW1062 test ciągłości
Zakres max. wykrywalności: 100 Ω
Napięcie bez obciążenia: < 5 V
Prąd pomiarowy: 0.5 mA
Zakres pomiarowy 500 Ω, rozdzielczość 0.1 Ω
Zabezpieczenie przepięciowe: 1000 V DC peak / 1000 V AC rms
2. KEW1062 DCV – napięcie stałe
Zakresy pomiarowe:
– 50 mV, rozdzielczość 0.001 mV, dokładność pomiaru ± 0.05 % ± 10 cyfr, impedancja wejściowa 100 MΩ
– 500 mV, rozdzielczość 0.01 mV, dokładność pomiaru ± 0.02 % ± 2 cyfry, impedancja wejściowa 100 MΩ
– 2400 mV, rozdzielczość 0.1 mV, dokładność pomiaru ± 0.02 % ± 2 cyfry, impedancja wejściowa 100 MΩ
– 5 V, rozdzielczość 0.0001 V, dokładność pomiaru ± 0.025 % ± 5 cyfr, impedancja wejściowa 10 MΩ
– 50 V, rozdzielczość 0.001 V, dokładność pomiaru ± 0.03 % ± 2 cyfry, impedancja wejściowa 10 MΩ
– 500 V, rozdzielczość 0.01 V, dokładność pomiaru ± 0.03 % ± 2 cyfry, impedancja wejściowa 10 MΩ
– 1000 V, rozdzielczość 0.1 V, dokładność pomiaru ± 0.03% ± 2 cyfry, impedancja wejściowa 10 MΩ
Zabezpieczenie przepięciowe: 1000 V DC peak / 1000 V AC rms
Czas odpowiedzi: 0.3 s. max
CMRR – współczynnik tłumienia sygnału wspólnego: 100 dB lub więcej dla 50 / 60 Hz (Rs = 1 kΩ)
3. KEW1062 ACV – napięcie przemienne TRMS
Zakresy pomiarowe:
– 50.001 mV, dokładność ± 2.0 % ± 80 cyfr, zakres częstotliwości 10 – 20 Hz
– 500.01 mV, dokładność ± 0.4 % ± 30 cyfr, zakres częstotliwości 20 Hz – 10 kHz
– 5.0001 V, dokładność ± 0.4 % ± 30 cyfr, zakres częstotliwości 20 Hz – 10 kHz
– 50.001 V, dokładność ± 0.4 % ± 30 cyfr, zakres częstotliwości 20 Hz – 10 kHz
– 500.01 V, dokładność ± 0.4 % ± 30 cyfr, zakres częstotliwości 20 Hz – 10 kHz
– 1000.1 V, dokładność ± 0.4 % ± 30 cyfr, zakres częstotliwości 20 Hz – 1 kHz
– 50.001 mV, dokładność ± 0.4 % ± 40 cyfr, zakres częstotliwości 20 Hz – 1 kHz
– 500.01 mV, dokładność ± 1.0 % ± 30 cyfr, zakres częstotliwości 10 – 20 Hz
– 5.0001 V, dokładność ± 1.0 % ± 30 cyfr, zakres częstotliwości 10 Hz – 20 Hz
– 50.001 V, dokładność ± 1.0 % ± 40 cyfr, zakres częstotliwości 10 kHz – 20 kHz
– 500.01 V, dokładność ± 1.0 % ± 30 cyfr, zakres częstotliwości 10 Hz – 20 Hz
– 1000.1 V, dokładność ± 1.0 % ± 30 cyfr, zakres częstotliwości 10 Hz – 20 Hz
Zakresy pomiarowe:
– 50.001 mV, dokładność ± 5.0 % ± 40 cyfr, zakres częstotliwości 1 – 10 kHz
– 500.01 mV, dokładność ± 1.0 % ± 40 cyfr, zakres częstotliwości 10 kHz – 20 kHz
– 5.0001 V, dokładność ± 1.0 % ± 40 cyfr, zakres częstotliwości 10 kHz – 20 kHz
– 50.001 V, dokładność ± 2.0 % ± 70 cyfr, zakres częstotliwości 20 kHz – 50 kHz
– 500.01 V, dokładność ± 1.0 % ± 40 cyfr, zakres częstotliwości 10 kHz – 20 kHz
– 1000.01 V, dokładność ± 3.0 % ± 30 cyfr, zakres częstotliwości 1 kHz – 10 kHz
– 50.001 mV, dokładność ± 5.5 % ± 40 cyfr, zakres częstotliwości 10 – 20 kHz
– 500.01 mV, dokładność ± 2.0 % ± 70 cyfr, zakres częstotliwości 20 kHz – 50 kHz
– 5.0001 V, dokładność ± 2.0 % ± 70 cyfr, zakres częstotliwości 20 kHz – 50 kHz
– 50.001 V, dokładność ± 1.0 % ± 30 cyfr, zakres częstotliwości 10 Hz – 20 Hz
– 500.01 V, dokładność ± 2.0 % ± 70 cyfr, zakres częstotliwości 20 kHz – 50 kHz
– 50.01 mV, dokładność ± 15 % ± 80 cyfr, zakres częstotliwości 20 – 100 kHz
– 500.01 mV, dokładność ± 5.0 % ± 200 cyfr, zakres częstotliwości 50 kHz – 100 kHz
– 5.0001 V, dokładność ± 5.0 % ± 200 cyfr, zakres częstotliwości 50 kHz – 100 kHz
– 50.001 V, dokładność ± 5.0 % ± 200 cyfr, zakres częstotliwości 50 kHz – 100 kHz
– 500.01 V, dokładność ± 5.0 % ± 200 cyfr, zakres częstotliwości 50 kHz – 100 kHz
Zakresy pomiarowe:
– 50.001 mV (MEAN), dokładność ± 4.0 % ± 80 cyfr, częstotliwość 10 – 20 Hz
– 500.01 mV (MEAN), dokładność ± 2.0 % ± 30 cyfr, częstotliwość 10 – 20 Hz
– 5.0001 V (MEAN), dokładność ± 2.0 % ± 30 cyfr, częstotliwość 10 – 20 Hz
– 50.001 V (MEAN), dokładność ± 2.0 % ± 30 cyfr, częstotliwość 10 – 20 Hz
– 500.01 V (MEAN), dokładność ± 2.0 % ± 30 cyfr, częstotliwość 10 – 20 Hz
– 1000.1 V (MEAN), dokładność ± 2.0 % ± 30 cyfr, częstotliwość 10 – 20 Hz
– 50.001 mV (MEAN), dokładność ± 1.5 % ± 30 cyfr, częstotliwość 20 – 500 Hz
– 500.01 mV (MEAN), dokładność ± 3.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
– 5.0001 V (MEAN), dokładność ± 1.0 % ± 30 cyfr, częstotliwość 20 – 500 Hz
– 50.001 V (MEAN), dokładność ± 1.0 % ± 30 cyfr, częstotliwość 20 – 500 Hz
– 500.01 V (MEAN), dokładność ± 1.0 % ± 30 cyfr, częstotliwość 20 – 500 Hz
– 1000.1 V (MEAN), dokładność ± 1.0 % ± 30 cyfr, częstotliwość 20 – 500 Hz
– 50.001 mV (MEAN), dokładność ± 5.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
– 500.01 mV (MEAN), dokładność ± 1.0 % ± 30 cyfr, częstotliwość 20 – 500 Hz
– 5.0001 V (MEAN), dokładność ± 3.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
– 50.001 V (MEAN), dokładność ± 3.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
– 500.01 V (MEAN), dokładność ± 3.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
– 1000.1 V (MEAN), dokładność ± 3.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
4. KEW1062 napięcie DCV+ACV (przemienne ze składową stałą TRMS)
Zakresy pomiarowe:
– 5.0001 V, dokładność ± 1.5 % ± 10 cyfr, zakres częstotliwości 10 Hz – 20 Hz
– 50.001 V, dokładność ± 1.5 % ± 10 cyfr, zakres częstotliwości 10 Hz – 20 Hz
– 500.01 V, dokładność ± 1.5 % ± 10 cyfr, zakres częstotliwości 10 Hz – 20 Hz
– 1000.1 V, dokładność ± 1.5 % ± 10 cyfr, zakres częstotliwości 10 Hz – 20 Hz
– 5.0001 V, dokładność ± 0.5 % ± 10 cyfr, zakres częstotliwości 20 Hz – 10 kHz
– 50.001 V, dokładność ± 0.5 % ± 10 cyfr, zakres częstotliwości 20 Hz – 10 kHz
– 500.01 V, dokładność ± 0.5 % ± 10 cyfr, zakres częstotliwości 20 Hz – 10 kHz
– 1000.1 V, dokładność ± 0.5 % ± 10 cyfr, zakres częstotliwości 20 Hz – 1 kHz
– 5.0001 V, dokładność ± 1.0 % ± 10 cyfr, zakres częstotliwości 10 kHz – 20 kHz
– 50.001 V, dokładność ± 1.0 % ± 10 cyfr, zakres częstotliwości 10 kHz – 20 kHz
– 500.01 V, dokładność ± 1.0 % ± 10 cyfr, zakres częstotliwości 10 kHz – 20 kHz
– 5.0001 V, dokładność ± 2.0 % ± 10 cyfr, zakres częstotliwości 20 kHz – 50 kHz
– 50.001 V, dokładność ± 2.0 % ± 10 cyfr, zakres częstotliwości 20 kHz – 50 kHz
– 500.01 V, dokładność ± 2.0 % ± 10 cyfr, zakres częstotliwości 20 kHz – 50 kHz
– 5.0001 V, dokładność ± 5.0 % ± 20 cyfr, zakres częstotliwości 50 kHz – 100 kHz
– 50.001 V, dokładność ± 5.0 % ± 10 cyfr, zakres częstotliwości 50 kHz – 100 kHz
– 500.01 V, dokładność ± 5.0 % ± 10 cyfr, zakres częstotliwości 50 kHz – 100 kHz
5. KEW1062 DCA – prąd stały
Zakresy pomiarowe:
– 500 µA, rozdzielczość 0.01 µA, dokładność pomiaru ± 0.2 % ± 5 cyfr, spadek napięcia 110 V / A
– 5000 µA, rozdzielczość 0.1 µA, dokładność pomiaru ± 0.2 % ± 5 cyfr, spadek napięcia 110 V / A
– 50 mA, rozdzielczość 1 µA, dokładność pomiaru ± 0.2 % ± 5 cyfr, spadek napięcia 4 V / A
– 500 mA, rozdzielczość 10 µA, dokładność pomiaru ± 0.2 % ± 5 cyfr, spadek napięcia 4 V / A
Zakres pomiarowy 5 A, rozdzielczość 0.1 mA, dokładność pomiaru ± 0.6 % ± 10 cyfr, spadek napięcia 0.1 V / A
Zakres pomiarowy 10 A, rozdzielczość 1 mA, dokładność pomiaru ± 0.6 % ± 5 cyfr, spadek napięcia 0.1 V / A
Zabezpieczenie przeciążeniowe: 0.44 A / 1000 V na zakresach ≤ 500 mA
Zabezpieczenie przeciążeniowe: 10 A / 1000 V na zakresach ≥ 5 A
Czas odpowiedzi 0.3 s. max
Maksymalny prąd mierzony na zakresie 500 mA: 440 mA
6. KEW1062 ACA – prąd przemienny TRMS
Zakresy pomiarowe:
– 500.01 µA, dokładność ± 1.0 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 5000.1 µA, dokładność ± 1.0 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 50.001 mA, dokładność ± 1.0 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 500.01 mA, dokładność ± 1.0 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 5.001 A, dokładność ± 1.5 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 10.001 A, dokładność ± 1.5 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 500.01 µA, dokładność± 0.75 % ± 20 cyfr, częstotliwość 20 Hz – 1 kHz
– 5000.1 µA, dokładność ± 0.75 % ± 20 cyfr, częstotliwość 20 Hz – 1 kHz
– 50.001 mA, dokładność ± 0.75 % ± 20 cyfr, częstotliwość 20 Hz – 1 kHz
– 500.01 mA, dokładność ± 0.75 % ± 20 cyfr, częstotliwość 20 Hz – 1 kHz
– 5.001 A, dokładność ± 1.0 % ± 20 cyfr, częstotliwość 20 Hz – 1 kHz
– 10.001 A, dokładność ± 1.0 % ± 20 cyfr, częstotliwość 20 Hz – 1 kHz
– 500.01 µA, dokładność ± 1.0 % ± 30 cyfr, częstotliwość 1 kHz – 5 kHz
– 5000.1 µA, dokładność ± 1.0 % ± 30 cyfr, częstotliwość 1 kHz – 5 kHz
– 50.001 mA, dokładność ± 1.0 % ± 30 cyfr, częstotliwość 1 kHz – 5 kHz
– 5.0001 A, dokładność ± 2.0 % ± 30 cyfr, częstotliwość 1 kHz – 5 kHz
– 10.001 A, dokładność ± 2.0 % ± 30 cyfr, częstotliwość1 kHz – 5 kHz
Zakresy pomiarowe:
– 500.01 µA (MEAN), dokładność ± 1.0 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 5000.1 µA (MEAN), dokładność ± 1.0 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 50.001 mA (MEAN), dokładność ± 1.0 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 500.01 mA (MEAN), dokładność ± 1.0 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 5.0001 A (MEAN), dokładność ± 1.5 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 10.001 A (MEAN), dokładność ± 1.5 % ± 20 cyfr, częstotliwość 10 – 20 Hz
– 500.01 µA (MEAN), dokładność ± 0.75 % ± 20 cyfr, częstotliwość 20 – 500 Hz
– 5000.1 µA (MEAN), dokładność ± 0.75 % ± 20 cyfr, częstotliwość 20 – 500 Hz
– 50.001 mA (MEAN), dokładność ± 0.75 % ± 20 cyfr, częstotliwość 20 – 500 Hz
– 500.01 mA (MEAN), dokładność ± 0.75 % ± 20 cyfr, częstotliwość 20 – 500 Hz
– 5.0001 A (MEAN), dokładność ± 1.0 % ± 20 cyfr, częstotliwość 20 – 500 Hz
– 10.001 A (MEAN), dokładność ± 1.0 % ± 20 cyfr, częstotliwość 20 – 500 Hz
– 500.01 µA (MEAN), dokładność ± 1.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
– 5000.1 µA (MEAN), dokładność ± 1.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
– 50.001 mA (MEAN), dokładność ± 1.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
– 500.01 mA (MEAN), dokładność ± 1.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
– 5.0001 A (MEAN), dokładność ± 2.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
– 10.001 A (MEAN), dokładność ± 2.0 % ± 30 cyfr, częstotliwość 500 Hz – 1 kHz
7. KEW1062 prąd DCA+ACA (przemienny ze składową stałą TRMS)
Zakresy pomiarowe:
– 500 µA, rozdzielczość 0.01 µA, dokładność pomiaru ± 1.5 % ± 10 cyfr, zakres częstotliwości 10 – 20 Hz
– 5000 µA, rozdzielczość 0.1 µA, dokładność pomiaru ± 1.5 % ± 10 cyfr, zakres częstotliwości 10 – 20 Hz
– 50 mA, rozdzielczość 0.001 mA, dokładność pomiaru ± 1.5 % ± 10 cyfr, zakres częstotliwości 10 – 20 Hz
– 500 mA, rozdzielczość 0.01 mA, dokładność pomiaru ± 1.5 % ± 10 cyfr, zakres częstotliwości 10 – 20 Hz
– 5 A, rozdzielczość 0.1 mA, dokładność pomiaru ± 2.0 % ± 10 cyfr, zakres częstotliwości 10 – 20 Hz
– 10 A, rozdzielczość 1 mA, dokładność pomiaru ± 2.0 % ± 10 cyfr, zakres częstotliwości 10 – 20 Hz
– 500 µA, rozdzielczość 0.01 µA, dokładność pomiaru ± 1.0 % ± 10 cyfr, zakres częstotliwości 20 Hz – 1 kHz
– 5000 µA, rozdzielczość 0.1 µA, dokładność pomiaru ± 1.0 % ± 10 cyfr, zakres częstotliwości 20 Hz – 1 kHz
– 50 mA, rozdzielczość 0.001 mA, dokładność pomiaru ± 1.0 % ± 10 cyfr, zakres częstotliwości 20 Hz – 1 kHz
– 500 mA, rozdzielczość 0.01 mA, dokładność pomiaru ± 1.0 % ± 10 cyfr, zakres częstotliwości 20 Hz – 1 kHz
– 5 A, rozdzielczość 0.1 mA, dokładność pomiaru ± 1.5 % ± 10 cyfr, zakres częstotliwości 20 Hz – 1 kHz
– 10 A, rozdzielczość 1 mA, dokładność pomiaru ± 3.0 % ± 10 cyfr, zakres częstotliwości 1 kHz – 5 kHz
Zakresy pomiarowe:
– 500 µA, rozdzielczość 0.01 µA, dokładność pomiaru ± 1.5 % ± 10 cyfr, zakres częstotliwości 1 kHz – 5 kHz
– 5000 µA, rozdzielczość 0.1 µA, dokładność pomiaru ± 1.5 % ± 10 cyfr, zakres częstotliwości 1 kHz – 5 kHz
– 50 mA, rozdzielczość 0.001 mA, dokładność pomiaru ± 1.5 % ± 10 cyfr, zakres częstotliwości 1 kHz – 5 kHz
– 500 mA, rozdzielczość 0.01 mA, dokładność pomiaru ± 1.5 % ± 10 cyfr, zakres częstotliwości 1 kHz – 5 kHz
– 5 A, rozdzielczość 0.1 mA, dokładność pomiaru ± 3.0 % ± 10 cyfr, zakres częstotliwości 1 kHz – 5 kHz
– 10 A, rozdzielczość 1 mA, dokładność pomiaru ± 1.5 % ± 10 cyfr, zakres częstotliwości 20 Hz – 1 kHz
Współczynnik szczytu: CF < 3
Czas odpowiedzi: 2 s.
Maksymalny mierzony prąd na zakresie 500 mA wynosi 440 mA
8. KEW1062 rezystancja
Zakresy pomiarowe:
– 500 Ω, rozdzielczość 0.01 Ω, dokładność pomiaru ± 0.05 % ± 2 cyfry, napięcie bez obciążenia 2.5 V
– 5 kΩ, rozdzielczość 0.1 Ω, dokładność pomiaru ± 0.05 % ± 2 cyfry, napięcie bez obciążenia 2.5 V
– 50 kΩ, rozdzielczość 1 Ω, dokładność pomiaru ± 0.05 % ± 2 cyfry, napięcie bez obciążenia 2.5 V
– 500 kΩ, rozdzielczość 10 Ω, dokładność pomiaru ± 0.05 % ± 2 cyfry, napięcie bez obciążenia 2.5 V
– 5 MΩ, rozdzielczość 0.1 kΩ, dokładność pomiaru ± 0.5 % ± 2 cyfry, napięcie bez obciążenia 2.5 V
– 50 MΩ, rozdzielczość 1 kΩ, dokładność pomiaru ± 1.0 % ± 2 cyfry, napięcie bez obciążenia 2.5 V
Zabezpieczenie przepięciowe: 1000 V DC peak / 1000 V AC rms
Czas odpowiedzi 5 s max dla 5 MΩ – 50 MΩ, 1 s max dla 500 Ω – 500 kΩ
8.1 KEW1062 rezystancja małym prądem
Zakresy pomiarowe:
– 5 kΩ (LP- Ω), rozdzielczość 1 Ω, dokładność pomiaru ± 0.2 % ± 3 cyfry, napięcie bez obciążenia 0.7 V
– 50 kΩ (LP- Ω), rozdzielczość 10 Ω, dokładność pomiaru ± 0.2 % ± 3 cyfry, napięcie bez obciążenia 0.7 V
– 500 kΩ (LP- Ω), rozdzielczość 100 Ω, dokładność pomiaru ± 0.2 % ± 3 cyfry, napięcie bez obciążenia 0.7 V
– 5 MΩ (LP- Ω), rozdzielczość 1 kΩ, dokładność pomiaru ± 1 % ± 3 cyfry, napięcie bez obciążenia 0.7 V
Zabezpieczenie przepięciowe: 1000 V DC peak / 1000 V AC rms
9. KEW1062 pojemność
Zakresy pomiarowe:
– 5 nF, rozdzielczość 1 pF, dokładność pomiaru ± 1.0 % ± 5 cyfr
– 50 nF, rozdzielczość 10 pF, dokładność pomiaru ± 1.0 % ± 5 cyfr
– 500 nF, rozdzielczość 100 pF, dokładność pomiaru ± 1.0 % ± 5 cyfr
– 5 µF, rozdzielczość 1 nF, dokładność pomiaru ± 1.0 % ± 5 cyfr
– 50 µF, rozdzielczość 10 nF, dokładność pomiaru ± 1.0 % ± 5 cyfr
– 500 µF, rozdzielczość 100 nF, dokładność pomiaru ± 2.0 % ± 5 cyfr
– 5 mF, rozdzielczość 1 µF, dokładność pomiaru ± 3.0 % ± 5 cyfr
– 50 mF, rozdzielczość 10 µF, dokładność pomiaru ± 3.0 % ± 5 cyfr
Zabezpieczenie przepięciowe: 1000 V AC rms
10. KEW1062 częstotliwość
Zakresy pomiarowe:
– 2-9.999 Hz, rozdzielczość 0.001 Hz, dokładność pomiaru ± 0.02 % ± 1 cyfra
– 9-99.99 Hz, rozdzielczość 0.01 Hz, dokładność pomiaru ± 0.02 % ± 1 cyfra
– 90-999.9 Hz, rozdzielczość 0.1 Hz, dokładność pomiaru ± 0.02 % ± 1 cyfra
– 0.9-9.999 kHz, rozdzielczość 0.001 kHz, dokładność pomiaru ± 0.02 % ± 1 cyfra
– 9-99.99 kHz, rozdzielczość 0.01 kHz, dokładność pomiaru ± 0.02 % ± 1 cyfra
11. KEW1062 temperatura
Zakres pomiarowy -200 °C ~ 1372 °C, rozdzielczość 0.1 °C, dokładność pomiaru ± 1 % ± 1.5 °C
Zabezpieczenie przepięciowe: 1000 V AC rms
Typ sondy: termopara typu K
Nie zostały uwzględnione zakres i dokładność termopary
12. KEW1062 współczynnik wypełnienia impulsu
Zakres pomiarowy 10 – 90 %, rozdzielczość 1 %, dokładność 1 %
13. KEW1062 test diod
Prąd testu: 0.5 mA
Napięcie rozwartego obwodu: < 5 V DC
Zakres pomiarowy 2.4 V, rozdzielczość 0.1 mV, dokładność pomiaru ± 1 % ± 2 cyfry
Zabezpieczenie przeciążeniowe wejścia pomiarowego 1000 V AC rms
KEW1062 – cechy dodatkowe
Zgodność z normami:
- Kat. IV 600V AC/DC
- Kat. III 1000V AC/DC
- PN-EN61010-031
- PN-EN61010-1 (druga edycja)
Kompatybilność elektromagnetyczna:
- PN-EN61326
- PN-EN55011
Wytrzymałość elektryczna: 6880 V AC przez 5 s.
Wyświetlacz LCD 5 cyfr (7 segmentów) z podświetleniem, maksymalne wskazanie 50000 LP- Ω, ciągłość, C, PEAK HOLD:5000, Hz:9999; próbkowanie 6 razy/s (Hz: 1raz/s, R: 4 razy/s, C – 50mF: 0,03 razy/s)
Wskazanie polaryzacji automatyczne, wskazanie ujemnej polaryzacji (-)
Sygnalizacja przekroczenia zakresu: komunikat (OL) lub (-OL)
Bargraf analogowy: próbkowanie 15 razy/s
Podświetlenie wyświetlacza / skali
Zasilanie: baterie alkaliczne 1.5 V (typu AA, LR06), 4 szt.
Żywotność baterii: 120 godz. dla typowej baterii alkalicznej
Sygnalizacja wyczerpania baterii
Automatyczne wyłączenie zasilania po 20 min. bezczynności
Warunki pracy: 40°C÷55°C, wilgotność względna RH<70%; -20°C÷55°C, wilgotność względna RH<80%
Warunki przechowywania: -40°C÷70°C, wilgotność względna RH<70%
Maksymalna wysokość pracy: 2000m n.p.m.
Stopień zanieczyszczenia środowiska naturalnego: 2
Wymiary multimetru: 192 mm x 90 mm x 49 mm (dł. x szer. x głęb.)
Masa multimetru: 560 g
KEW1062 – wyposażenie standardowe i dodatkowe
Wyposażenie standardowe:
- Przewody pomiarowe (para)
- Komplet baterii alkalicznych 1.5 V (typu AA, LR06), 4 szt.
- Instrukcja obsługi
Wyposażenie dodatkowe:
- Zasilacz do drukarki KEW8248
- Papier termiczny
- Drukarka KEW8246
- Zestaw do komunikacji z drukarką KEW8243
- Pokrowiec na miernik, przewody pomiarowe i zestaw do połączenia z PC (9150)
- Sonda temperatury
- (8405), (8406), (8407), (8408), BKP60
- TCK – adapter: gniazdo do sond K – wtyk (2 x banan 4mm)
- Zestaw USB do komunikacji z komputerem PC, KEW8241 – Adapter USB, kabel i oprogramowanie
Opinie
Na razie nie ma opinii o produkcie.
