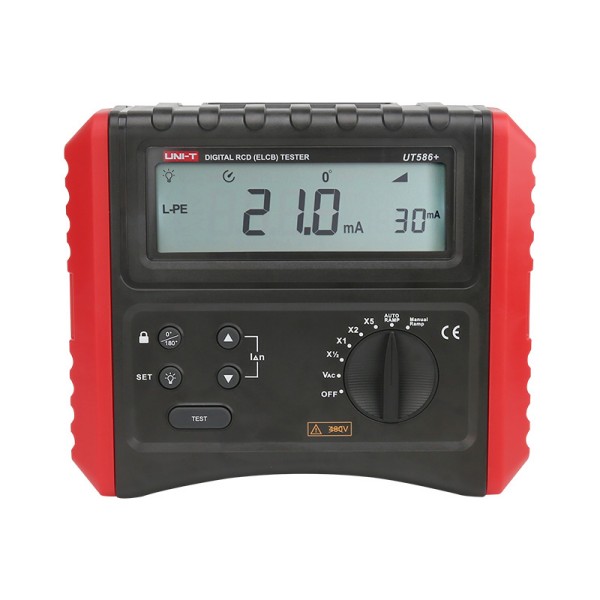

UT586+ UNI-T miernik wyłączników RCD ze świadectwem wzorcowania

Opis

UT586+ – skrócony opis funkcji pomiarowych

UT586+ miernik wyłączników RCD UNI-T wykonuje następujące pomiary:
– napięcie przemienne (45 Hz – 65 Hz)
– czas zadziałania wyłącznika RCD (mnożnik x 1/2, x 1, x 2, x 5)
– prąd wyłączenia wyłącznika RCD (w trybie automatycznym i ręcznym)
– test automatyczny wyłącznika RCD.

UT586+ – funkcje, zakresy, parametry i dokładności pomiarowe

Zalecany przez producenta okres wzorcowania miernika wyłączników RCD: 12 miesięcy.

1. Pomiar napięcia przemiennego

Zakres pomiarowy: 30 V – 480 V
Rozdzielczość pomiaru: 1 V
Dokładność pomiaru: ± (3 % + 3 cyfry)

2. Pomiar czasu zadziałania wyłącznika RCD

Nominalna wartość prądu różnicowego I_ΔN: 10 mA / 20 mA / 30 mA / 100 mA / 300 mA / 500 mA / 1000 mA (mnożnik x 1/2, x 1);  10 mA / 20 mA / 30 mA / 100 mA / 300 mA / 500 mA (mnożnik x 2);  10 mA / 20 mA / 30 mA / 100 mA, 300 mA (mnożnik x 5)
Zakresy pomiarowe 0 – 2000 ms (mnożnik x 1/2 oraz x 1 dla 10 mA / 20 mA / 30 mA / 100 mA, 300 mA); 0 – 200 ms (mnożnik x 2, x 5)
Dokładność pomiaru: ± (0.6 % + 4 cyfry)
Wybór półokresu startu prądu pomiarowego: 0° lub 180°

3. Pomiar prądu wyłączenia wyłącznika RCD (test prądem narastającym)

Nominalna wartość prądu różnicowego I_ΔN: 10 mA / 30 mA / 100 mA / 300 mA / 500 mA / 1000 mA
Wybór półokresu startu prądu pomiarowego: 0° lub 180°
Zakres pomiarowy 0.2 -1.1 I_ΔN, dokładność pomiaru ± 10 %

UT586+ – cechy dodatkowe

Spełniane normy: IEC61010-031,  IEC61557-1,6
Kategoria pomiarowa: KAT III 600 V
Stopień zanieczyszczenia środowiska: 2
Funkcja odwracania fazy
Zamrożenie ostatniego wskazania
Wskaźnik przekroczenia zakresu miernika
Podświetlenie LCD
Wskaźnik niskiego poziomu baterii
Zakres temperatury pracy: 0 °C ~ 40 °C
Zakres temperatury przechowywania: -20 °C ~ 70 °C
Zasilanie miernika: baterie typu LR6 (AA) 1.5 V, 8 sztuk
Masa miernika: 725 g
Wymiary miernika: 161 mm (długość) x 117 mm (szerokość) x 68 mm (głębokość)

UT586+ – wyposażenie standardowe

Komplet 8 sztuk baterii typu LR6 (AA), zestaw 2 przewodów pomiarowych (czerwony, zielony), 2 krokodylki (czerwony, zielony), przewód pomiarowy z wtyczką Schuko

UT586+ – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.
