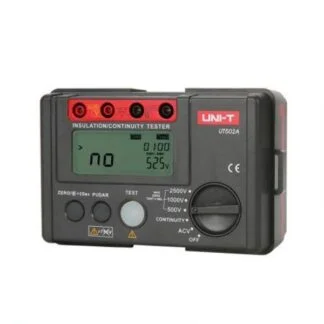

UT502A UNI-T miernik rezystancji izolacji i ciągłości ze świadectwem wzorcowania

625.25  cena netto

Produkt dostępny na zamówienie

Opis

UT502A – skrócony opis funkcji pomiarowych

UT502A miernik rezystancji izolacji i ciągłości UNI-T wykonuje następujące pomiary:
– rezystancja izolacji napięciem 500 V, 1000 V, 2500 V
– współczynniki: polaryzacji (PI) i absorpcji dielektrycznej (DAR)
– ciągłość przewodów ochronnych i wyrównawczych prądem 200 mA
– napięcie przemienne

UT502A – funkcje, zakresy, parametry i dokładności pomiarowe

Podane tolerancje obowiązują dla poniższych warunków środowiskowych:
– temperatura 23 ± 5 °C,
– wilgotność względna 45 – 75 %.
Okres wzorcowania miernika UT502A zalecany przez producenta: 1 rok.

1. Rezystancja izolacji

Napięcia pomiarowe: 500 V, 1000 V, 2500 V; tolerancja 0 ~ +10%

Rezystancja izolacji 500 V
zakres pomiarowy: 0.00 – 99.9 MΩ; tolerancja ± (3 % + 5 cyfr)
zakres pomiarowy: 100 MΩ – 5 GΩ; tolerancja ± (5 % + 5 cyfr)

Rezystancja izolacji 1000 V
zakres pomiarowy: 0.00 – 99.9 MΩ; tolerancja ± (3 % + 5 cyfr)
zakres pomiarowy: 100 MΩ – 5 GΩ; tolerancja ± (5 % + 5 cyfr)

Rezystancja izolacji 2500 V
zakres pomiarowy: 0.00 – 99.9 MΩ; tolerancja ± (3 % + 5 cyfr)
zakres pomiarowy: 100 MΩ – 10 GΩ; tolerancja ± (5 % + 5 cyfr)
zakres pomiarowy: 10.0 GΩ – 20.0 GΩ; tolerancja ± (10 % + 5 cyfr)

Pomiar współczynnika polaryzacji PI = rezystancja izolacji (10 min.) / rezystancja izolacji (1 min.)
Pomiar współczynnika absorpcji dielektrycznej DAR = rezystancja izolacji (1 min.) / rezystancja izolacji (15 sek.)

2. Ciągłość przewodów ochronnych i wyrównawczych

Zakres pomiarowy: 0.00 – 200 Ω; tolerancja ± (2 % + 3 cyfry)
Napięcie pomiarowe bez obciążenia: około 5 V
Prąd pomiarowy > 200 mA

3. Napięcie przemienne

Zakres pomiarowy: 30 – 750 V (50 / 60 Hz), tolerancja ± (2 % + 3 cyfry)

UT502A – cechy dodatkowe

Wyświetlacz LCD z podświetleniem, maksymalny odczyt 1999
Wskaźnik rozładowania baterii
Sygnalizacja przekroczenia zakresu pomiarowego rezystancji izolacji: wskazanie „>22.0 GΩ”
Automatyczny wybór zakresu pomiarowego
Warunki środowiskowe pracy: temperatura 0 ~ 40 °C, wilgotność względna < 85 %
Warunki środowiskowe przechowywania: temperatura -20 ~ 60 °C, wilgotność względna < 90 %
Maksymalna wysokość pracy n.p.m.: 2000 m
Pobór prądu: około 10 mA (około 200 mA dla pomiaru rezystancji izolacji 2500 V)
Kategoria bezpieczeństwa: KAT III 600 V
Stopień zanieczyszczenia środowiska: 2 wg normy IEC61010
Zasilanie: baterie LR6 (AA) 1.5 V 6 sztuk
Masa miernika: 700 g (z bateriami)
Wymiary miernika: 150 mm (długość) x 100 mm (szerokość) x 71 mm (głębokość)

UT502A – wyposażenie standardowe

Etui, baterie, pokrywa płyty czołowej, przewody pomiarowe 2 szt., sondy 2 szt., krokodylki 2 szt.

UT502A – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.

Odnośnik do witryny internetowej producenta
