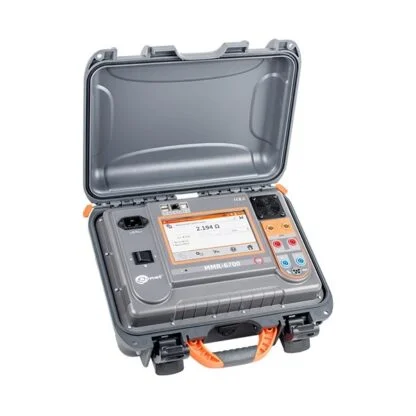

MMR-6700 Sonel miernik małych rezystancji 200 A z certyfikatem kalibracji

Opis

MMR-6700 – skrócony opis funkcji pomiarowych

MMR-6700 miernik małych rezystancji Sonel wykonuje następujące pomiary:
– rezystancja 4-przewodowo (w tym tryb indukcyjny).

Cyfrowy miernik MMR-6700 przeznaczony jest do pomiarów małych rezystancji stabilizowanym prądem o wartości do 200 A. Zastosowanie cęgów pomiarowych umożliwia bezpieczny pomiar wyłączników (wysokiego, średniego,niskiego napięcia), odłączników oraz innych obiektów obustronnie uziemionych. Miernik MMR-6700 wyposażony jest w unikalny w swojej klasie moduł pomiaru obiektów indukcyjnych prądem do 10 A, pozwalający na pomiar rezystancji uzwojeń silników, transformatorów i innych obiektów indukcyjnych. Kolejną przydatną funkcją jest pomiar temperatury oraz automatyczna kompensacja wyników pomiarów względem zmierzonej lub zaprogramowanej przez użytkownika temperatury. Całość uzupełnia funkcja rejestratora. Specjalne algorytmy pomiarowe i funkcje dodatkowe pozwalają na dobór odpowiedniej metody pomiarowej w zależności od charakteru mierzonego obiektu, warunków pomiaru, zwiększając zakres zastosowań miernika. Nowoczesny interfejs użytkownika, szereg interfejsów komunikacyjnych, bezprzewodowa łączność oraz współpraca z komputerem, drukarką, czytnikiem kodów 2D umożliwia pełne, wygodne oraz intuicyjne zarządzanie pomiarami, ich wynikami i danymi identyfikacyjnymi mierzonych obiektów.

Najważniejsze cechy przyrządu MMR-6700:
  • pomiar rezystancji:
    • styku przełączników i styczników, wyłączników HV w tym obustronnie uziemionych,
    • bezpieczników,
    • połączeń śrubowych,
    • połączeń spawanych,
    • połączeń szyn wyrównawczych,
    • styków,
    • połączeń kabli,
    • połączeń elektrycznych elementów grzejnych,
    • spoin szyn,
    • przewodów i kabli,
    • uzwojeń (silników, transformatorów, itp.),
    • cewek o niskiej oporności.
    • połączeń lutowanych,
    • przewodów uziemiających
    • domowych i przemysłowych instalacji
  • wskazanie spadku napięcia,
  • pomiar temperatury,
  • cęgi do pomiaru prądu upływu,
  • współpraca z drukarką raportów, czytnikiem kodów 2D,
  • duży, czytelny wyświetlacz dotykowy
  • kontrola stanu naładowania akumulatora
  • ergonomiczna obsługa
  • zabezpieczenie przed przegrzaniem.

MMR-6700 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane tolerancje obowiązują dla poniższych warunków środowiskowych:
– temperatura 23 °C ± 2 °C,
– wilgotność względna 40 % – 60 %.
Okres wzorcowania miernika zalecany przez producenta: 12 miesięcy.

1. MMR-6700 – pomiar rezystancji
Pomiar obiektów o charakterze rezystancjnym:
Zakres [Ω] Rozdzielczość [Ω] Prąd
pomiarowy
Błąd podstawowy
0,0 … 999,9 μ 0,1 μ 100 A < I <= 200 A (200 mV) ±(0,25 % w.m. + 2 cyfry)
0,0 … 999,9 μ 0,1 μ 50 A < I < = 100 A (200 mV)
1,0000 … 1,9999 m 0,0001 m 50 A < I <= 00 A (200 mV)
0,0 … 999,9 μ 0,1 μ 20 A < I <=50 A (200 mV)
1,0000 … 3,9999 m 0,0001 m 20 A < I <= 50 A (200 mV)
0,0 … 999,9 μ 0,1 μ 10 A < I <= 20 A (160mV)
1,0000 … 7,9999 m 0,0001 m 10 A < I <= 20 A (160mV)
0 … 999,9 μ 0,1 μ 10 A (20 mV)
1,0000 … 1,9999 m 0,0001 m 10 A (20 mV)
2,000 … 19,999 m 0,001 m 10 A (200 mV)
20,00 . . . 199,99 m 0,01 m 10 A / 1 A (2 V / 200 mV)
200,0 … 999,9 m 0,1 m 1 A / 0,1 A (2 V / 200 mV)
1,0000 … 1,9999 0,0001 1 A / 0,1 A (2 V / 200 mV)
2,000 … 19,999 0,001 0,1 A (2 V)
20,00 … 199,99 0,01 10 mA (2 V)
200,0 … 1999,9 0,1 1 mA (2 V)
Pomiar obiektów o charakterze indukcyjnym:
Zakres [Ω] Rozdzielczość [Ω] Prąd pomiarowy / Napięcie Błąd podstawowy
0 μ … 999,9 μ 0,1 μ 10 A ±(0,25 % w.m. + 2 cyfry)
1,0000 m … 1,9999 m 0,0001 m 10 A
2,000 m … 19,999 m 0,001 m 10 A
20,00 m . . . 199,99 m 0,01 m 10 A / 1 A
200,0 m … 999,9 m 0,1 m 1 A / 0,1 A
1,0000 … 1,9999 0,0001 1 A / 0,1 A
2,000 … 19,999 0,001 0,1 A
20,00 … 199,99 0,01 10 mA
200,0 … 1999,9 0,1 1 mA

Napięcie wyjściowe w trybie indukcyjnym ≤ 5 V

MMR-6700 – cechy dodatkowe

Stopień ochrony obudowy wg EN 60529: zamknięta pokrywa IP67; otwarta pokrywa IP40
Zasilanie dla pomiarów I ≤ 10 A akumulator Li-Ion 7.2 V 8.8 Ah
Zasilanie sieciowe 100 V … 265 V / 50 … 60 Hz, 16 A
Czas ładowania akumulatora ok. 3.5 h
Maksymalna rezystancja dla prądu 10 A 200 mΩ
Dokładność zadawania prądu ± 10 %
Czas wykonania pomiaru:
– tryb rezystancyjny, z dwukierunkowym przepływem prądu 7 – 15 s
– tryb indukcyjny (zależy od rezystancji i indukcyjności obiektu) 10 s lub więcej
Wymiary miernika: 401 mm x 307 mm x 175 mm
Masa miernika: około 8.7 kg
Temperatura pracy -10 oC … + 50 oC
Wyświetlacz o rozdzielczości 800 x 480 pikseli
Interfejsy komunikacyjne: USB, LAN, WiFi

MMR-6700 – wyposażenie standardowe

Przewód prądowy 3 m czarny I1 (200 A, 25 mm2 ) – WAPRZ003BLI1
Przewód prądowy 3 m czarny I2 (200 A, 25 mm2 ) – WAPRZ003BLI2
Przewód 3 m niebieski 1 kV U1 (wtyki bananowe) – WAPRZ003BUBBU1
Przewód 3 m niebieski 1 kV U2 (wtyki bananowe) – WAPRZ003BUBBU2
Krokodylek czarny 1 kV 32 A 2 szt. – WAKROBL30K03
Przewód 3 m dwużyłowy (10 / 25 A) U1/I1 (do pom. ≤ 10 A) – WAPRZ003DZBBU1I1
Przewód 3 m dwużyłowy (10 / 25 A) U2/I2 (do pom. ≤ 10 A) – WAPRZ003DZBBU2I2
Krokodylek Kelvina 1 kV 25 A (2 szt., do pom. ≤ 10 A) – WAKROKELK06
Sonda do pomiaru temperatury ST-3 – WASONT3
Przewód do zasilania 230 V (wtyk IEC C19) – WAPRZZAS1
Futerał L12 – WAFUTL12
Przewód do transmisji danych USB – WAPRZUSB
Certyfikat kalibracji producenta
Oprogramowanie PC (Sonel Reader)
Karta gwarancyjna



MMR-6700 – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.

Odnośnik do witryny internetowej producenta
