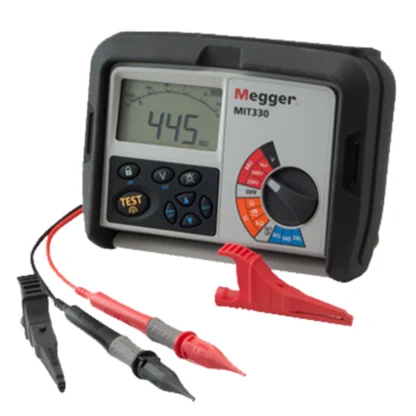

MIT330 Megger miernik rezystancji izolacji i ciągłości ze świadectwem wzorcowania

Opis

MIT330 – skrócony opis funkcji pomiarowych

MIT330 miernik rezystancji izolacji i ciągłości Megger wykonuje następujące pomiary:
– rezystancja izolacji napięciem 250 V, 500 V, 1000 V
– ciągłość prądem 200 mA
– napięcie stałe, napięcie przemienne
– rezystancja.

Cechy charakterystyczne i funkcje specjalne miernika:

Niezwykle łatwy w użytkowaniu
Sztywna obudowa z osłoną gumową
Pokrywa ochronna zintegrowana z obudową
Ostrzeżenie w przypadku podłączenia przewodów pod napięciem
Klasa szczelności obudowy IP54
Inteligentny system ochrony dla zapewnienia bezpieczeństwa użytkowania
Interfejs USB
Oprogramowanie do transferu danych na PC

MIT330 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane tolerancje obowiązują dla poniższych warunków odniesienia:
– temperatura 20 °C.

Zalecany przez producenta okres wzorcowania miernika rezystancji izolacji i ciągłości: 12 miesięcy.

1. MIT330 pomiar rezystancji izolacji

Napięcia pomiarowe: 250 V, 500 V, 1000 V
Prąd pomiarowy: > 1 mA
Prąd zwarciowy: 1.5 mA
Zakresy pomiarowe:
10 kΩ – 10 MΩ, tolerancja 3 % + 2 cyfry
10 MΩ – 100 MΩ, tolerancja 5 %
100 MΩ – 999 MΩ, tolerancja 30 %

2. MIT330 pomiar ciągłości prądem 200 mA

Napięcie bez obciążenia: 5 V ± 1 V
Prąd zwarciowy: 205 +10 mA -5 mA
Zakres pomiarowy: 0.01-99.9 Ω, tolerancja 3 % + 2 cyfry
Zakres pomiarowy na skali analogowej: 0-50 Ω
Kompensacja rezystancji przewodów pomiarowych w zakresie 0-9 Ω
Sygnalizacja akustyczna dla zmierzonej rezystancji < 5 Ω

3. MIT330 pomiar napięcia przemiennego

Zakres pomiarowy: 0 – 600 V
Dokładność pomiaru: ± 1 % ± 1 cyfra

4. MIT330 pomiar napięcia stałego

Zakres pomiarowy: 0 – 600 V
Dokładność pomiaru: ± 1 % ± 1 cyfra

5. MIT330 pomiar rezystancji

Napięcie bez obciążenia: 5 V
Zakres pomiarowy: 10 Ω – 1 MΩ
Dokładność pomiaru: ± 5 % ± 2 cyfry w zakresie do 100 kΩ

MIT330 – cechy dodatkowe

Producent: Megger, Wielka Brytania
Gwarancja producenta: 36 miesięcy
Wyświetlacz LCD z podświetleniem
Ustawianie wartości granicznej rezystancji izolacji
Pamięć 1000 komórek
Interfejs USB, oprogramowanie do transferu danych na PC
Automatyczne rozładowanie badanego obiektu po wykonanym pomiarze rezystancji izolacji
Automatyczne wyłączenie miernika po 10 minutach bezczynności
Blokada pomiaru w razie wykrycia przewodu pod napięciem o wartości > 50 V
Zgodność z normami: IEC61010-1, EN61557
Kategoria bezpieczeństwa: KAT III 600 V
Klasa szczelności obudowy: IP54
Kompatybilność elektromagnetyczna: IEC61326-1
Warunki środowiskowe pracy: zakres temperatury -10 ~ +60 °C, zakres wilgotności względnej < 93 % (dla temperatury poniżej 40 °C)
Warunki środowiskowe przechowywania: zakres temperatury -25 ~ +70 °C
Zasilanie: baterie alkaliczne (typu AA) 1.5 V 8 sztuk lub akumulatorki 1.2 V NiCd lub NiMH 8 sztuk
Ilość pomiarów do wyczerpania baterii: do 5000 (5 sekund / pomiar)
Bezpiecznik: 500 mA / 600 V szybki 6 x 32 mm
Masa miernika: 980 g
Wymiary miernika: 203 mm (długość) x 148 mm (szerokość) x 78 mm (głębokość)

MIT330 – wyposażenie standardowe i dodatkowe

Wyposażenie standardowe: zestaw przewodów pomiarowych z krokodylkami 1002-001
Wyposażenie dodatkowe: zestaw przewodów pomiarowych z bezpiecznikami 1002-015

MIT330 – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.

Odnośnik do witryny internetowej producenta
