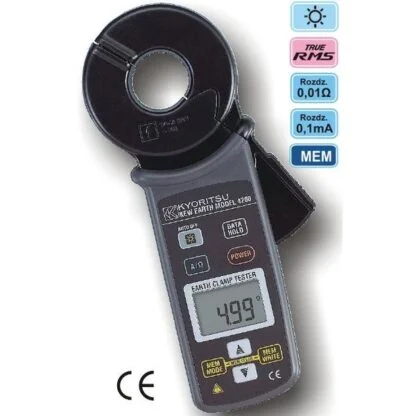

KEW4200 Kyoritsu cęgowy miernik rezystancji uziemienia ze świadectwem wzorcowania

Opis

KEW4200 – skrócony opis funkcji pomiarowych

KEW4200 cęgowy miernik rezystancji uziemienia Kyoritsu wykonuje następujące pomiary:
– rezystancja uziemienia (pętli)
– prąd przemienny TRMS metodą cęgową.

Cechy szczególne i funkcje specjalne miernika:

• Automatyczna zmiana zakresów pomiarowych
• Pomiar metodą cęgową, maksymalna średnica przewodu 32 mm
• True RMS – pomiar rzeczywistej wartości skutecznej
• DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
• Pamięć pomiarów: 100 wyników
• Możliwość przeglądania zarejestrowanych wyników pomiarów
• Pomiary rezystancji uziemienia w instalacjach wielopunktowych bez użycia elektrod pomocniczych
• Sygnalizacja zbyt dużych zakłóceń w trakcie pomiaru
• Sygnalizacja otwarcia cęgów pomiarowych

KEW4200 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności pomiarowe obowiązują w poniższych warunkach środowiskowych:
– temperatura: 23 °C ± 5 °C
– wilgotność względna: < 85 %

Zalecany przez producenta okres wzorcowania cęgowego miernika rezystancji uziemienia: 12 miesięcy.

1. KEW4200 pomiar rezystancji uziemienia

Zakresy pomiarowe
0 – 20 Ω, rozdzielczość 0.01 Ω, dokładność pomiarowa ± 1.0 % ± 5 cyfr
20 – 200 Ω, rozdzielczość 0.1 Ω, dokładność pomiarowa ± 3.0 % ± 5 cyfr
200 – 399 Ω, rozdzielczość 1 Ω, dokładność pomiarowa ± 6.0 % ± 5 cyfr
400 – 599 Ω, rozdzielczość 1 Ω, dokładność pomiarowa ± 10.0 % ± 10 cyfr
600 – 1260 Ω, rozdzielczość 10 Ω, dokładność pomiarowa nieokreślona

Metoda pomiaru: pomiar rezystancji uziemienia w instalacjach wielopunktowych cęgami 32 mm
Czas odpowiedzi: 7 s.

2. KEW4200 pomiar prądu przemiennego

Zakresy pomiarowe
100 mA, rozdzielczość 0.1 mA, dokładność pomiarowa ± 2.0 % ± 5 cyfr
1000 mA, rozdzielczość 1 mA, dokładność pomiarowa ± 2.0 % ± 5 cyfr
10 A, rozdzielczość 0.01 A, dokładność pomiarowa ± 2.0 % ± 5 cyfr
30 A, rozdzielczość 0.1 A, dokładność pomiarowa ± 2.0 % ± 5 cyfr

Zakres częstotliwości: 50 – 60 Hz
Czas odpowiedzi: 2 s.
Pomiar rzeczywistej wartości skutecznej (True RMS)
Współczynnik szczytu: CF < 2.5

KEW4200 – cechy dodatkowe

• Producent: Kyoritsu, Japonia
• Zgodność z normami: IEC61010-2-032, PN-EN61010-2-032, IEC61010-1 (druga edycja), PN-EN61010-1 (druga edycja)
• Kategoria pomiarowa Kat. IV 300V AC/DC
• Stopień ochronności obudowy według PN-EN60529: IP40
• Kompatybilność elektromagnetyczna: według PN-EN61326-2-2
• Certyfikaty: oznakowanie CE (bezpieczeństwo i/lub EMC), podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
• Wytrzymałość elektryczna 5160 V AC przez 5 s
• Rezystancja izolacji: ≥ 50 MΩ / 1000V pomiędzy rdzeniem transformatora a obudową
• Wyświetlacz LCD z podświetleniem, maksymalne wskazanie 2099, próbkowanie 1 raz/s
• Sygnalizacja przekroczenia zakresu: komunikat OL
• Zasilanie bateryjne: baterie alkaliczne 1.5 V (typu AA, LR06), 4 szt.
• Sygnalizacja wyczerpania baterii
• Automatyczne wyłączenie zasilania po 10 minutach bezczynności
• Warunki środowiskowe pracy: temperatura -10 °C ÷ 40 °C, wilgotność względna RH < 85 %
• Warunki środowiskowe przechowywania: temperatura -20 °C ÷ 60 °C, wilgotność względna RH < 85 %
• Maksymalna wysokość pracy: 2000 m n.p.m.
• Stopień zanieczyszczenia środowiska naturalnego: 2
• Wymiary miernika: 246 mm (wysokość) x 120 mm (szerokość) x 54 mm (głębokość)
• Masa miernika: 780 g.

KEW4200 – wyposażenie standardowe

Walizka na miernik i wyposażenie
Komplet baterii alkalicznych 1.5 V (typu AA, LR06), 4 szt.
Rezystor płytkowy do kalibracji
Instrukcja obsługi

KEW4200 – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.
