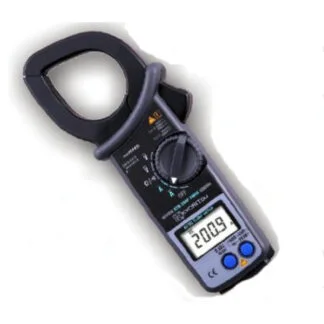

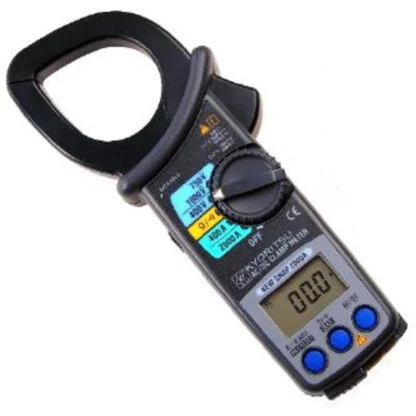

KEW2003A Kyoritsu miernik cęgowy 2000A AC/DC

1062.52  cena netto

Produkt dostępny na zamówienie

Opis

KEW2003A – skrócony opis funkcji pomiarowych

KEW2003A miernik cęgowy 2000A AC/DC Kyoritsu wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne
– prąd stały
– prąd przemienny
– rezystancja
– test ciągłości
– częstotliwość (dla prądu i napięcia).

Cechy szczególne i funkcje specjalne miernik cęgowego:
  • Pomiar prądu AC/DC metodą cęgową
  • Maksymalna średnica przewodu ok. 55 mm
  • Ręczna zmiana zakresów pomiarowych
  • DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
  • MAX HOLD – rejestracja maksymalnej wartości
  • 0-Adj – zerowanie wskazań podczas pomiaru prądu DCA
  • Wyjście analogowe DC; miernik może służyć jako przystawka cęgowa i współpracować z innym urządzeniem rejestrującym przebiegi prądów DCA i ACA
  • Test ciągłości obwodu.

KEW2003A – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:

  • temperatura 23 °C ± 5 °C
  • wilgotność względna 45 – 85 %.

Zalecany okres wzorcowania: 1 rok.

1. KEW2003A test ciągłości

Zakres pomiarowy 400 Ω, rozdzielczość 0.1 Ω, dokładność ± (1.5 % ± 2 cyfry)
Zakres wykrywalności: min. 15 Ω, maks. 100 Ω
Zabezpieczenie przeciwprzepięciowe: 600 V DC peak, 600 V AC rms

2. KEW2003A DCV – napięcie stałe

Zakres pomiarowy 400 V, rozdzielczość 0.1 V, dokładność ± (1.0 % ± 2 cyfry)
Zakres pomiarowy 1000 V, rozdzielczość 1 V, dokładność ± (1.0 % ± 2 cyfry)

Impedancja wejściowa: 2 MΩ
Zabezpieczenie przeciwprzepięciowe: 1200 V DC peak, 1200 AC rms

3. KEW2003A ACV – napięcie przemienne

Zakresy pomiarowe:
– 400 V, rozdzielczość 0.1 V, dokładność ± (1.5 % ± 2 cyfry), zakres częstotliwości 50 – 60 Hz
– 750 V, rozdzielczość 1 V, dokładność ± (1.5 % ± 2 cyfry), zakres częstotliwości 50 – 60 Hz

– 400 V, rozdzielczość 0.1 V, dokładność ± (1.5 % ± 4 cyfry), zakres częstotliwości 40 Hz – 1 kHz
– 750 V, rozdzielczość 1 V, dokładność ± (1.5 % ± 4 cyfry), zakres częstotliwości 40 Hz – 1 kHz

Impedancja wejściowa: 2 MΩ
Zabezpieczenie przeciwprzepięciowe: 1200 V DC peak, 1200 AC rms

4. KEW2003A DCA – prąd stały

Zakres pomiarowy 400 A , rozdzielczość 0.1 A, dokładność ± (1.5 % ± 2 cyfry)
Zakres pomiarowy 2000 A , rozdzielczość 1 A, dokładność ± (1.5 % ± 2 cyfry)

Zabezpieczenie przeciążeniowe: 2400 A

5. KEW2003A ACA – prąd przemienny

Zakresy pomiarowe:
– 400 A , rozdzielczość 0.1 A, dokładność ± (1.5 % ± 2 cyfry), zakres częstotliwości 50 – 60 Hz
– 2000 A (0 – 1000 A) , rozdzielczość 1 A, dokładność ± (1.5 % ± 2 cyfry), zakres częstotliwości 50 – 60 Hz
– 2000 A (1001 – 1999 A) , rozdzielczość 1 A, dokładność ± (3.0 % ± 2 cyfry), zakres częstotliwości 50 – 60 Hz

– 400 A , rozdzielczość 0.1 A, dokładność ± (3.0 % ± 4 cyfry), zakres częstotliwości 40 – 500 Hz
– 2000 A (0 – 1000 A) , rozdzielczość 1 A, dokładność ± (3.0 % ± 4 cyfry), zakres częstotliwości 40 – 500 Hz

– 400 A , rozdzielczość 0.1 A, dokładność ± (5.0 % ± 4 cyfry), zakres częstotliwości 500 Hz – 1 kHz
– 2000 A (0 – 1000 A) , rozdzielczość 1 A, dokładność ± (5.0 % ± 4 cyfry), zakres częstotliwości 500 Hz – 1 kHz

Zabezpieczenie przeciążeniowe: 2400 A

6. KEW2003A rezystancja

Zakres pomiarowy 400 Ω, rozdzielczość 0.1 Ω, dokładność ± (1.5 % ± 4 cyfry)
Zakres pomiarowy 4000 Ω, rozdzielczość 1 Ω, dokładność ± (1.5 % ± 4 cyfry

Zabezpieczenie przeciwprzepięciowe: 600 V DC peak, 600 V AC rms
Automatyczna zmiana zakresów

7. KEW2003A praca w trybie przystawki cęgowej
DCA – prąd stały

Zakres pomiarowy 400 A , dokładność ± (1.5 % ± 3 mV), zakres napięcia wyjściowego 0 – 400 mV
Zakres pomiarowy 2000 A , dokładność ± (1.5 % ± 3 mV), zakres napięcia wyjściowego 0 – 200 mV

ACA – prąd przemienny

Zakresy pomiarowe:
– 400 A , dokładność ± (1.5 % ± 3 mV), zakres częstotliwości 50 – 60 Hz, zakres napięcia wyjściowego 0 – 400 mV
– 2000 A (0 – 1000 A), dokładność ± (1.5 % ± 3 mV), zakres częstotliwości 50 – 60 Hz, zakres napięcia wyjściowego 0 – 100 mV
– 2000 A (1000 – 2000 A), dokładność ± (3.0 % ± 3 mV), zakres częstotliwości 50 – 60 Hz, zakres napięcia wyjściowego 100.1 – 200 mV

– 400 A , dokładność ± (3.0 % ± 3 mV), zakres częstotliwości 40 – 500 Hz, zakres napięcia wyjściowego 0 – 400 mV
– 2000 A (0 – 1000 A), dokładność ± (3.0 % ± 3 mV), zakres częstotliwości 40 – 500 Hz, zakres napięcia wyjściowego 0 – 100 mV

– 400 A , dokładność ± (5.0 % ± 3 mV), zakres częstotliwości 500 Hz – 1 kHz, zakres napięcia wyjściowego 0 – 400 mV
– 2000 A (0 – 1000 A), dokładność ± (5.0 % ± 3 mV), zakres częstotliwości 500 Hz – 1 kHz, zakres napięcia wyjściowego 0 – 100 mV

Impedancja wyjściowa: około 10 kΩ

KEW2003A – cechy dodatkowe

Producent: Kyoritsu
Kraj pochodzenia: Japonia
Zgodność z normami:

  • IEC61010-031
  • Kat. III 1000V AC/DC
  • Kat. IV 600V AC/DC
  • IEC61010-2-032
  • IEC61010-1 (druga edycja)

Kompatybilność elektromagnetyczna: PN-EN61326-1, PN-EN61326-2-1
Certyfikaty: oznakowanie CE (bezpieczeństwo i/lub EMC), podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
Wytrzymałość elektryczna: 6880VAC
Rezystancja izolacji >10MΩ / 1000V
Sygnalizacja przekroczenia zakresu: komunikat OL
Wyświetlacz LCD 3 3/4 cyfry, maksymalne wskazanie 3999, próbkowanie 2,5 razy/s
Wskazanie polaryzacji automatyczne, wskazanie ujemnej polaryzacji (-)
Zasilanie: baterie alkaliczne 1,5V (AA,LR06) 2 szt.
Sygnalizacja wyczerpania baterii poniżej napięcia ok. 2,4V
Automatyczne wyłączenie zasilania po około 10 min bezczynności
Warunki pracy: 0°C÷40°C, wilgotność względna RH<85%
Warunki przechowywania: -20°C÷60°C, wilgotność względna RH<90%
Maksymalna wysokość pracy: 2000 m n.p.m.
Stopień zanieczyszczenia środowiska naturalnego: 2
Wymiary miernika: 250 mm x 105 mm x 49 mm (dł. x szer. x gł.)
Masa miernika: 530 g

KEW2003A – wyposażenie standardowe

  • Wtyk do przewodów wyjściowych (do pracy jako prądowa przystawka cęgowa)
  • Przewody pomiarowe (para)
  • Pokrowiec
  • Komplet baterii
  • Instrukcja obsługi

KEW2003A – wyposażenie dodatkowe

  • KEW8008, przekładnik 10:1, 3000A

KEW2003A – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.

Odnośnik do witryny internetowej producenta
