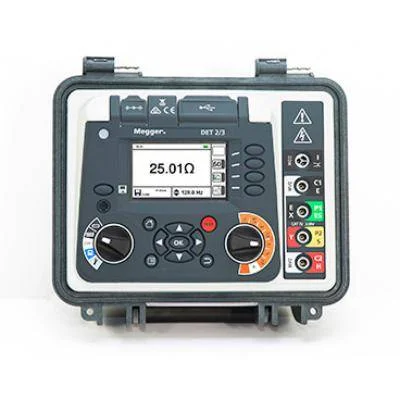

DET2/3 Megger miernik rezystancji uziemienia i rezystywności gruntu ze świadectwem wzorcowania

Opis

DET2/3 – skrócony opis funkcji pomiarowych

DET2/3 miernik rezystancji uziemienia i rezystywności gruntu Megger wykonuje następujące pomiary:
– rezystancja uziemienia metodą 2-, 3-, 4-przewodową, 1- oraz 2-cęgową
– rezystywność gruntu
– prąd upływowy.

Sterowany mikroprocesorowo, walizkowy miernik DET2/3 firmy Megger przeznaczony jest do pomiarów rezystancji uziemienia i rezystywności gruntu. Przyrząd umożliwia wykonanie pomiarów każdą metodą stosowaną w branży, ze szczególnym uwzględnieniem metody 4-przewodowej, eliminującej rezystancję przewodów w obwodzie prądowym.



Cechy szczególne i funkcje specjalne miernika DET2/3:
  • Wysoka rozdzielczość pomiarów (1 mΩ), idealna w badaniach rozległych systemów uziemień
  • Różnorodne metody pomiarów
  • Duża dokładność pomiarów siatek uziemień i rezystywności gruntu
  • Zasilanie akumulatorowe zapewniające całodzienną pracę urządzenia (do 10 godzin), tryb szybkiego ładowania
  • Solidna konstrukcja, z klasą szczelności IP65
  • Automatyczny wybór częstotliwości pomiarowej, zastosowanie filtrów i funkcji wysokoprądowych
  • Wykres przebiegu pomiaru w trybie ciągłym graficznym
  • Pamięć danych
  • Duży kolorowy wyświetlacz prezentujący wyniki w formie liczbowej i graficznej.

DET2/3 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:
– temperatura 23 °C ± 2 °C.

Zalecany przez producenta okres wzorcowania miernika: 1 rok.

1. DET2/3 pomiar rezystancji uziemienia / rezystywności gruntu metodami przewodowymi

Zakres pomiarowy: 0.001 Ω – 20.00 kΩ, tolerancja ± 5 % ± 2 cyfry ± 10 mΩ (metoda 3P) ± 20 mΩ (metoda 2P)
Wartość napięcia pomiarowego: < 50 V rms
Częstotliwość sygnału pomiarowego: 100 -200 Hz z krokiem 0.5 Hz
Wartość prądu pomiarowego: maksimum 50 mA
Dopuszczalny poziom zakłóceń: 50 V

2. DET2/3 pomiar rezystancji uziemienia metodą 1-cęgową

Zakres pomiarowy: 0.01 Ω – 10.00 kΩ, tolerancja ± 5 % ± 3 cyfry

3. DET2/3 pomiar rezystancji uziemienia metodą 2-cęgową

Zakres pomiarowy: 0.01 Ω – 200 Ω, tolerancja ± 7 % ± 3 cyfry

4. DET2/3 pomiar prądu upływowego

Zakres pomiarowy: 0.00 – 2.00 A, tolerancja ± 5 % ± 3 cyfry

DET2/3 – cechy dodatkowe

Producent: Megger, Wielka Brytania
Wyświetlacz podświetlany, wyraźny w świetle słonecznym, kolorowy WQVGA, przekątna 4.3 cala
Automatyczny wybór zakresu pomiarowego
Zgodność z normami BS 7430 (Układy uziemiające), PN-EN 62305 (Ochrona odgromowa), PN-EN 50122-1 (Zastosowania kolejowe),
PN-HD 60364 i IEEE Standard 81
Bezpieczeństwo: IEC 61010
Kompatybilność elektromagnetyczna: IEC 61326
Zakres temperatur pracy: -10 ~ +40 °C, wilgotność względna < 90 % dla temperatury +40 °C
Zakres temperatur przechowywania: -20 ~ +60 °C
Klasa szczelności obudowy: robocza IP54 (pokrywa otwarta), przechowywanie IP65 (pokrywa zamknięta)
Zasilanie: wbudowany akumulator Li-ion, albo zewnętrzne źródło napięcia stałego 12-18 V, 65 W
Czas pracy z zasilaniem akumulatorowym: do 10 godzin
Czas ładowania akumulatora: maksimum 3 godziny
Wymiary miernika: 315 mm (długość) x 285 mm (szerokość) x 181 mm (głębokość)
Masa miernika: 4.5 kg

DET2/3 – wyposażenie standardowe

Ładowarka
Instrukcja obsługi
Urządzenie do sprawdzania kalibracji miernika
Torba
Pasek do noszenia miernika

DET2/3 – wyposażenie opcjonalne

Cęgi odbiorcze MCC1010 i nadawcze MVC1010 do pomiarów metodą 2-cęgową bez uziomów pomocniczych, do pomiaru metodami ART (bez odłączania uziomu)

Zestawy przewodów na szpulach z uziomami:

  • Solidne, płynnie rozwijane i zwijane szpule z korbkami
  • Prowadnica przewodu
  • Długości 20 m, 30 m, 50 m, 60 m lub 100 m
  • Dołączane elektrody uziomowe 25 cm
  • Uziomy można wbijać młotkiem w ziemię
  • Pomysłowy sposób łączenia szeregowego przewodów w celu uzyskania większych długości

Przewody do pomiaru ciągłości elektrycznej:

  • Długość 1.4 m
  • Kabel dwuprzewodowy
  • Zaciski krokodylkowe
  • Sondy ostrzowe

Torba na akcesoria:

  • Mieści pełen zestaw akcesoriów
  • Wodoodporna
  • Wzmocnione dno ułatwiające pracę w terenie

DET2/3 – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.

Odnośnik do witryny internetowej producenta
