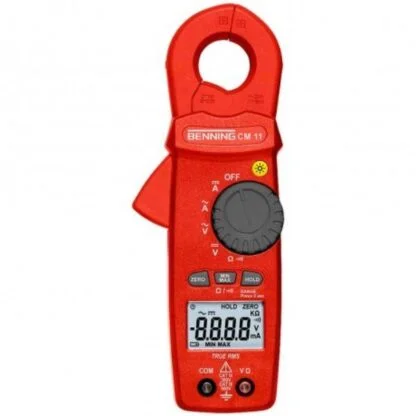

CM 11 Benning miernik cęgowy prądu upływu 0.1 mA – 10A DC/20A AC TRMS

1459.43  cena netto

Produkt dostępny na zamówienie

Opis

CM 11 – skrócony opis funkcji pomiarowych

CM 11 miernik cęgowy prądu upływu 0.1 mA – 10 A DC, 0.1 mA – 20 A AC TRMS Benning wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne
– prąd stały
– prąd przemienny
– rezystancja
– test ciągłości.

Niepożądane prądy upływu w instalacji elektrycznej mogą być spowodowane niewłaściwą jakością izolacji lub wręcz jej uszkodzeniami. Miernik cęgowy Benning umożliwia dokładne i szybkie zlokalizowanie wszystkich nieprawidłowości. Dzięki regularnym pomiarom prewencyjnym można uniknąć ewentualnych uszkodzeń spowodowanych niekontrolowanymi prądami upływowymi.

CM 11 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:

  • temperatura 23 °C ± 5 °C
  • wilgotność względna < 80 %.

Zalecany okres wzorcowania miernika CM 11: 1 rok.

1. CM 11 – pomiar napięcia stałego

Zakres pomiarowy 60 V, rozdzielczość 0.01 V, dokładność pomiarowa ± (1 % wartości wskazanej ± 2 cyfry)
Zakres pomiarowy 600 V, rozdzielczość 0.1 V, dokładność pomiarowa ± (1 % wartości wskazanej ± 2 cyfry)
Zabezpieczenie przeciążeniowe: 600 V AC/DC
Rezystancja wejściowa: ≥ 2 MΩ

2. CM 11 – pomiar napięcia przemiennego, 40 Hz – 1 kHz

Zakres pomiarowy 60 V, rozdzielczość 0.01 V, dokładność pomiarowa ± (1.2 % wartości wskazanej ± 5 cyfr)
Zakres pomiarowy 600 V, rozdzielczość 0.1 V, dokładność pomiarowa ± (1.2 % wartości wskazanej ± 5 cyfr)
Zabezpieczenie przeciążeniowe: 600 V AC/DC
Rezystancja wejściowa: ≥ 2 MΩ

3. CM 11 – pomiar prądu stałego

Zakresy pomiarowe:
– 300 mA, rozdzielczość 0.1 mA, dokładność pomiarowa ± (1 % wartości wskazanej ± 10 cyfr)
– 3 A, rozdzielczość 1 mA, dokładność pomiarowa ± (1 % wartości wskazanej ± 10 cyfr)
– 10 A, rozdzielczość 10 mA, dokładność pomiarowa ± (3 % wartości wskazanej ± 10 cyfr)
Zabezpieczenie przeciążeniowe: 100 A AC/DC

4. CM 11 – pomiar prądu przemiennego 50 -60 Hz

Zakresy pomiarowe:
– 300 mA, rozdzielczość 0.1 mA, dokładność pomiarowa ± (1 % wartości wskazanej ± 5 cyfr)
– 3 A, rozdzielczość 1 mA, dokładność pomiarowa ± (1 % wartości wskazanej ± 5 cyfr)
– 20 A, rozdzielczość 10 mA, dokładność pomiarowa ± (1 % wartości wskazanej ± 5 cyfr)
Zabezpieczenie przeciążeniowe: 100 A AC/DC

5. CM 11 – pomiar rezystancji

Zakresy pomiarowe:
– 600 Ω, rozdzielczość 0.1 Ω, dokładność pomiarowa ± (1 % wartości wskazanej ± 2 cyfry)
– 6 kΩ, rozdzielczość 1 Ω, dokładność pomiarowa ± (1 % wartości wskazanej ± 2 cyfry)
– 60 kΩ, rozdzielczość 10 Ω, dokładność pomiarowa ± (1 % wartości wskazanej ± 2 cyfry)
– 600 kΩ, rozdzielczość 100 Ω, dokładność pomiarowa ± (1 % wartości wskazanej ± 2 cyfry)
Napięcie bez obciążenia około 3 V
Zabezpieczenie przeciążeniowe: 600 V AC/DC

6. CM 11 – test ciągłości

Sygnalizacja dźwiękowa w przypadku, gdy rezystancja jest mniejsza niż 100 Ω
Zabezpieczenie przeciążeniowe: 600 V AC/DC

CM 11 – cechy dodatkowe

Producent: Benning
Przyrząd Benning CM 11 przeznaczony jest do wykonywania pomiarów w środowisku suchym
Maksymalna wysokość nad poziomem morza dla wykonywanych pomiarów: 2000 m
Kategoria przepięciowa/ Kategoria lokalizacji: IEC 60664-1/ IEC 61010-1 KAT IV 300 V, KAT III 600 V
Stopień zanieczyszczenia środowiska naturalnego: 2
Klasa szczelności obudowy: IP 30
Stopień ochrony IP 30: Ochrona przed dostępem do niebezpiecznych części oraz ochrona przed zanieczyszczeniem ciałami stałymi o wymiarach > 2.5 mm (3 – pierwsza cyfra). Brak ochrony przed wodą (0 – druga cyfra)
Temperatura pracy i wilgotność względna:
Dla temperatury pracy od 0 °C do 30 °C: wilgotność względna poniżej 80 %; od 31 °C do 40 °C: wilgotność względna poniżej 75 %; od 41 °C do 50 °C: wilgotność względna poniżej 45 %
Temperatura przechowywania: miernik ­Benning CM 11 może być przechowywany w dowolnej temperaturze w zakresie od – 20 °C do + 60 °C (wilgotność względna od 0 do 80 %). W czasie przechowywania bateria powinna być wyjęta.
Wymiary miernika: 206 mm x 76 mm x 3.5 mm
Masa miernika: 262 g

CM 11 – wyposażenie standardowe

Kompaktowy futerał ochronny
Komplet przewodów pomiarowych (2 sztuki)
Dwie baterie 1.5 V typu micro (IEC LR 03 / AAA) zamontowane w przyrządzie jako oryginalne wyposażenie
Instrukcja obsługi

CM 11 – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.

Odnośnik do witryny internetowej producenta
