Opis

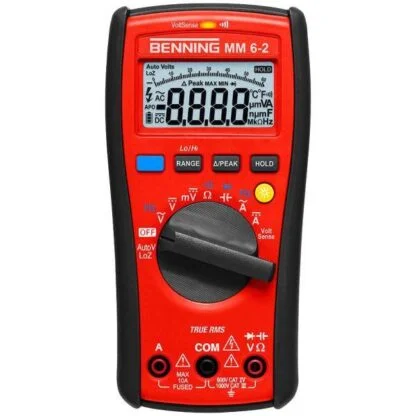

MM 6-2 – skrócony opis funkcji pomiarowych
MM 6-2 multimetr cyfrowy Benning wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne TRMS
– prąd stały
– prąd przemienny TRMS
– rezystancja
– test ciągłości
– test diody
– częstotliwość
– pojemność.
Cechy szczególne i funkcje specjalne MM 6-2:
- dokładny, dzięki metodzie pomiarowej TRUE RMS, nawet dla przebiegów niesinusoidalnych
- najwyższa kategoria pomiarowa KAT IV 600 V, największe bezpieczeństwo
- funkcja AutoV automatycznie wykrywa napięcie AC/DC
- funkcja niskiej impedancji (LoZ) w celu eliminacji zakłóceń indukcyjno / pojemnościowych
- test ciągłości z sygnałem świetlnym i akustycznym
- wbudowany czujnik służący do bezdotykowego wykrywania przewodów pod napięciem oraz przerw w przewodach
- gumowy holster ochronny ze zintegowanym uchwytem magnetycznym
- futerał na miernik i akcesoria
MM 6-2 – funkcje, zakresy, parametry i dokładności pomiarowe
Podane dokładności obowiązują dla następujących warunków środowiskowych:
– temperatura otoczenia: 23 °C ± 5 °C
– wilgotność względna powietrza: < 80 %.
Zalecany przez producenta okres wzorcowania miernika uniwersalnego: 12 miesięcy.
1. MM 6-2 pomiar napięcia stałego
Zabezpieczenie przeciążeniowe: 1000 V AC/DC
Rezystancja wejściowa: 10 MΩ
2. MM 6-2 pomiar napięcia przemiennego TRMS
3. MM 6-2 pomiar prądu stałego
Zakres pomiarowy 6 A, rozdzielczość 1 mA, dokładność pomiaru: ± (1 % + 5 cyfr)
Zakres pomiarowy 10 A, rozdzielczość 10 mA, dokładność pomiaru: ± (1 % + 5 cyfr)
4. MM 6-2 pomiar prądu przemiennego TRMS
Zakres pomiarowy 10 A, rozdzielczość 10 mA, dokładność pomiaru: ± (1.5 % + 5 cyfr)
5. MM 6-2 pomiar rezystancji
Zakresy pomiarowe:
– 600 Ω, rozdzielczość 0.1 Ω, tolerancja ± (0.9 % + 8 cyfr)
– 6 kΩ, rozdzielczość 1 Ω, tolerancja ± (0.9 % + 5 cyfr)
– 60 kΩ, rozdzielczość 10 Ω, tolerancja ± (0.9 % + 5 cyfr)
– 600 kΩ, rozdzielczość 100 Ω, tolerancja ± (0.9 % + 5 cyfr)
– 6 MΩ, rozdzielczość 1 kΩ, tolerancja ± (0.9 % + 5 cyfr)
– 40 MΩ, rozdzielczość 10 kΩ, tolerancja ± (1.5 % + 8 cyfr)
Zabezpieczenie przeciążeniowe: 1000 V AC/DC
6. MM 6-2 pomiar diody
Zakres pomiarowy 1.5 V, rozdzielczość 1 mV, tolerancja ± (0.9 % + 5 cyfr)
Napięcie bez obciążenia: 1.8 V
Zabezpieczenie przeciążeniowe: 1000 V AC/DC
7. MM 6-2 test ciągłości
8. MM 6-2 pomiar pojemności
Zakresy pomiarowe:
– 1 µF, rozdzielczość 1 nF, tolerancja ± (1.9 % + 8 cyfr)
– 10 µF, rozdzielczość 10 nF, tolerancja ± (1.9 % + 5 cyfr)
– 100 µF, rozdzielczość 100 nF, tolerancja ± (1.9 % + 5 cyfr)
– 1 mF, rozdzielczość 1 µF, tolerancja ± (1.9 % + 5 cyfr)
– 10 mF, rozdzielczość 10 µF, tolerancja ± (1.9 % + 5 cyfr)
– 100 mF, rozdzielczość 100 µF, tolerancja ± (1.9 % + 5 cyfr)
Zabezpieczenie przeciążeniowe: 1000 V AC/DC
9. MM 6-2 pomiar częstotliwości
Zakresy pomiarowe:
– 100 Hz, rozdzielczość 0.01 Hz, tolerancja ± (0.1 % + 5 cyfr)
– 1 kHz, rozdzielczość 0.1 Hz, tolerancja ± (0.1 % + 5 cyfr)
– 10 kHz, rozdzielczość 1 Hz, tolerancja ± (0.1 % + 5 cyfr)
– 100 kHz, rozdzielczość 10 Hz, tolerancja ± (0.1 % + 5 cyfr)
Zabezpieczenie przeciążeniowe: 1000 V AC/DC
MM 6-2 – cechy dodatkowe
Zabezpieczenie gniazda A: bezpiecznik 11 A
Przyrząd Benning MM 6-2 przeznaczony jest do wykonywania pomiarów w środowisku suchym
Maksymalna wysokość nad poziomem morza dla wykonywanych pomiarów: 2000 m
Kategoria przepięciowa/ Kategoria instalacji: IEC 60664-1/ IEC 61010-1 →600 V kategoria IV; 1000 V kategoria III
Stopień zanieczyszczenia środowiska: 2
Klasa szczelności obudowy: IP 30
Stopień ochrony IP 30: Ochrona przed dostępem do niebezpiecznych części oraz ochrona przed zanieczyszczeniem ciałami stałymi o wymiarach > 2.5 mm (3 – pierwsza cyfra). Brak ochrony przed wodą (0 – druga cyfra)
Temperatura pracy i wilgotność względna: dla temperatury pracy od 0 °C do 30 °C: wilgotność względna poniżej 80 %; dla temperatury pracy od 31 °C do 40 °C: wilgotność względna poniżej 75 %; dla temperatury pracy od 41 °C do 50 °C: wilgotność względna poniżej 45 %
Temperatura przechowywania: miernik Benning MM 6-2 może być przechowywany w dowolnej temperaturze w zakresie od – 20 °C do + 60 °C (wilgotność względna od 0 do 80 %). Bateria powinna być wyjęta z miernika na czas przechowywania.
Zasilanie: bateria alkaliczna 9 V typu 6F22; żywotność baterii około 200 godzin (bateria alkaliczna)
Wymiary gabarytowe miernika: 156 mm x 74 mm x 43 mm bez holstera, 163 mm x 82 mm x 50 mm wraz z holsterem
Masa miernika: 290 g bez holstera, 410 g z wraz z holsterem
