Opis
PVM-1021 – skrócony opis ogólny

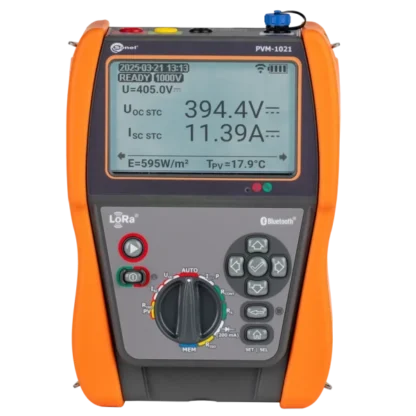

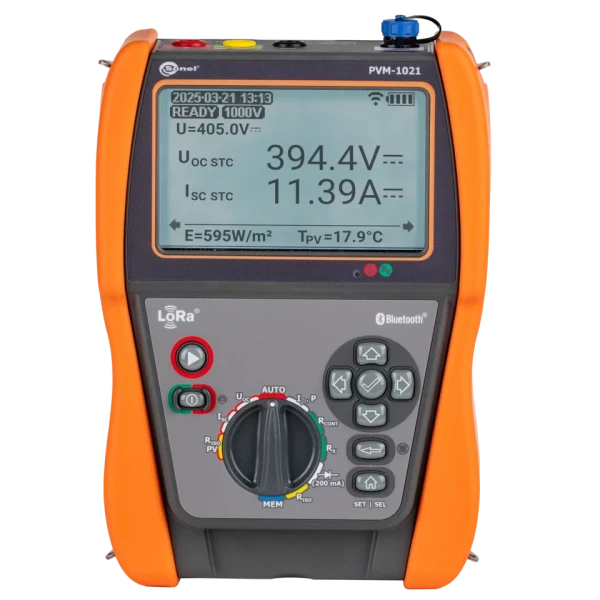

PVM-1021 miernik parametrów instalacji fotowoltaicznych Sonel wykonuje następujące pomiary:
– napięcia obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC
– napięcia RMS sieci AC do 600 V wraz z pomiarem częstotliwości
– prądu zwarcia panelu lub łańcucha paneli PV do 20 A DC
– rezystancji izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-
– rezystancji izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V
– rezystancji połączeń ochronnych i wyrównawczych prądem ± 200 mA
– rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna
– prądu roboczego paneli PV i prądu AC za pomocą zewnętrznych cęgów
– mocy AC/DC
– test diod prądem 200 mA, automatyczne wykrywanie polaryzacji
– test diod blokujących napięciem 1000 V DC.
Sonel PVM-1021 to kompaktowy miernik do pomiarów instalacji fotowoltaicznych z dużą liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na obudowie. Wszystkie przyciski są podświetlane, podobnie jak graficzny wyświetlacz. Ułatwia to obsługę w zacienionych miejscach, np. pod naziemnymi instalacjami PV. Obszerna pamięć wydatnie skraca czas przygotowania dokumentacji po pomiarowej.
Cechy szczególne i funkcje specjalne miernika:
- Pomiary kategorii 1 według normy EN 62446-1
- Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START
- Przeliczanie parametrów na warunki STC według normy EN IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1
- Funkcja reSYNC automatycznie uzupełnia wyniki o parametry środowiskowe i przelicza je na warunki STC po odzyskaniu połączenia z IRM-1
- Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach
- Wbudowany moduł Bluetooth do komunikacji z komputerem
- Duża pamięć pomiarów: 100 obiektów po 40 komórek
- Podświetlany wyświetlacz i przyciski.
Szczelność i wytrzymałość
Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP54. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.
Komunikacja i oprogramowanie
Dane pomiarowe z miernika można przenieść do komputera za pomocą interfejsu bezprzewodowego Bluetooth. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia program Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.
Na kłopoty reSYNC
Może się zdarzyć, że w toku pomiarów miernik nadrzędny oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.
PVM-1021 – funkcje, zakresy, parametry i dokładności pomiarowe
Podane tolerancje obowiązują dla poniższych warunków środowiskowych:
– temperatura 23 ± 2 °C,
– wilgotność względna 40 – 60 %.
Zalecany przez producenta okres wzorcowania miernika: 12 miesięcy.
| Parametr | Zakres pomiarowy | Zakres wyświetlania | Rozdzielczość | Dokładność |
|---|---|---|---|---|
| Napięcie | ||||
| Napięcie AC | 0,0 V…600,0 V | 0,0 V…600,0 V | 0,1 V | ±(2% w.m. + 2 cyfry) |
| Napięcie DC | 0,0 V…1000,0 V | 0,0 V…1000,0 V | 0,1 V | ±(0,5% w.m. + 2 cyfry) |
| Prąd zwarcia ISC | 0,0…20,00 A | 0,0…20,00 A | 0,01 A | ±(1% w.m. + 2 cyfry) |
| Rezystancja izolacji | ||||
| Rezystancja izolacji po stronie AC | ||||
| Napięcie pomiarowe 250 V | 250,0 kΩ…2,000 GΩ wg EN IEC 61557-2 | 0,0 kΩ…2,000 GΩ | od 0,1 kΩ | ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 500 V | 250,0 kΩ…5,000 GΩ wg EN IEC 61557-2 | 0,0 kΩ…5,000 GΩ | od 0,1 kΩ | od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 1000 V | 500,0 kΩ…9,999 GΩ wg EN IEC 61557-2 | 0,0 kΩ…9,999 GΩ | od 0,1 kΩ | od ±(3% w.m. + 8 cyfr) |
| Rezystancja izolacji po stronie DC | ||||
| Napięcie pomiarowe 250 V / 500 V / 1000 V | 250 kΩ…300,0 MΩ wg EN IEC 61557-2 | 0,0 kΩ…300,0 MΩ | od 0,1 kΩ | ±(3% w.m. + 8 cyfr) |
| Rezystancja przewodów ochronnych i wyrównawczych | ||||
| Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA | 0,11 Ω…1999 Ω wg EN IEC 61557-4 | 0,00 Ω…1999 Ω | od 0,01 Ω | od ±(2% w.m. + 3 cyfry) |
| Pomiar rezystancji małym prądem | 0,0 Ω…1999 Ω | 0,0 Ω…1999 Ω | od 0,1 Ω | ±(3% w.m. + 3 cyfry) |
| Pomiar prądu | 0,0 A…400,0 A | 0,0 A…400,0 A | od 0,1 A | od ±(5% w.m. + 2 cyfry) |
| Pomiar mocy | 0,00 kW…100,00 kW | 0,00 kW…100,00 kW | 0,01 kW | ±(6% w.m. + 5 cyfr) |
„w.m” – wartość mierzona
PVM-1021 – cechy dodatkowe
rodzaj izolacji wg EN 61010-1 i EN IEC 61557:podwójna
kategoria pomiarowa wg EN IEC 61010-2-030: KAT III 1000 V
klasa szczelności obudowy wg EN 60529: IP54
zasilanie miernika: baterie alkaliczne LR6 lub akumulatory NiMH rozmiar AA (4 szt.)
wymiary miernika: 244 mm x 169 mm x 71 mm
masa miernika: około 1.3 kg
temperatura przechowywania: -20 … +60 °C
temperatura pracy: -10 … +40 °C
wilgotność względna otoczenia: 20 … 80 %
czas do automatycznego wyłączenia miernika (Auto-OFF): 5, 10, 15 min lub brak
wyświetlacz LCD graficzny
pamięć wyników pomiarów : 4059 rekordów danych
transmisja wyników przez interfejs Bluetooth, zasięg do 10 m
komunikacja z miernikiem nasłonecznienia i temperatury IRM-1 przez interfejs LoRa®, zasięg do 300 m
standard jakości: opracowanie, projekt i produkcja zgodnie z ISO 9001, ISO 14001, ISO 45001
przyrząd spełnia wymagania norm: EN 61010-1, EN IEC 61557, EN IEC 61010-2-030
wyrób spełnia wymagania EMC (odporność dla środowiska przemysłowego) wg norm EN IEC 61326-1, EN IEC 61326-2-2
PVM-1021 – wyposażenie standardowe
Przewód 1,2 m (wtyki bananowe) czarny / czerwony / żółty WAPRZ1X2BLBB WAPRZ1X2REBB WAPRZ1X2YEBB
Cęgi pomiarowe C-PV WACEGCPVOKR
Adapter MC4-gniazda bananowe (komplet 2 szt.) WAADAMC4Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona WASONREOGB1
4 x bateria AA 1,5 V
2 x bateria AAA 1,5 V
Futerał L-4 WAFUTL4
Krokodylek 1 kV 20 A czarny / czerwony / żółty WAKROBL20K01 WAKRORE20K02 WAKROYE20K02
Pasek WAPOZPAS6
Fabryczny certyfikat kalibracji
PVM-1021 – wyposażenie dodatkowe
Sonel PE6 Upgrade uaktualnienie programu do tworzenia protokołów z badań bezpieczeństwa instalacji z wersji PE3/4/5 WAPROSONPE6UP
Adapter USB – licencja dla kolejnego stanowiska WAADAKEY1
Sonel PE6 program do tworzenia protokołów z badań bezpieczeństwa instalacji WAPROSONPE
AC-16 rozdzielacz fazy WAADAAC16
AGT-16C adapter gniazd trójfazowych 16 A WAADAAGT16C
AGT-16P adapter gniazd trójfazowych 16 A WAADAAGT16P
AGT-16T adapter gniazd przemysłowych jednofazowych 16 A WAADAAGT16T
AGT-32C adapter gniazd trójfazowych 32 A WAADAAGT32C
AGT-32P adapter gniazd trójfazowych 32 A WAADAAGT32P
AGT-32T adapter gniazd przemysłowych jednofazowych 32 A WAADAAGT32T
Adapter gniazd trójfazowych 63 A WAADAAGT63P
Rozgałęziacz MC4 do pomiaru mocy w instalacjach PV (komplet 2 szt.) WAADAMC4SKPL
Sonda ostrzowa 1 kV (gniazdo bananowe) czarna / żółta WASONBLOGB1 WASONYEOGB1
Klucz ZG-1 do złączek MC-4 WAPOZKEYMC4
Uchwyt – zawieszka M1 WAPOZUCH1
Program Sonel Pomiary Elektryczne 6 WAPROSONPE6
Adapter gniazd trójfazowych 16 A / 32 A WAADAAGT16P WAADAAGT32P
PVM-1021 – informacje dodatkowe
W celu uzyskania dodatkowych informacji prosimy o kontakt.
