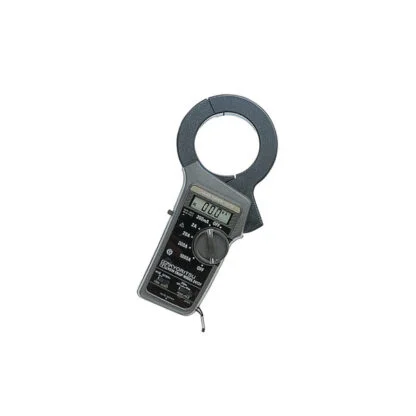

KEW2413R Kyoritsu miernik cęgowy prądu upływu 0.1mA-1000A TRMS

Opis

KEW2413R – skrócony opis funkcji pomiarowych

KEW2413R miernik cęgowy prądu upływu 0.1mA-1000A Kyoritsu wykonuje następujące pomiary:
– prąd przemienny TRMS.

Cechy szczególne i funkcje specjalne miernika cęgowego KEW2413R:

• Pomiar metodą cęgową
•  Maksymalna średnica przewodu 68 mm
• True RMS – pomiar rzeczywistej wartości skutecznej
• DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
• PEAK HOLD – pomiar wartości szczytowych, wybór czasu odpowiedzi 10 ms lub 100 ms
• WIDE / 50/60Hz – wybór szerokości pasma pomiarowego: szerokopasmowy WIDE lub składowa podstawowa 50/60 Hz

KEW2413R – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:
– temperatura otoczenia: 23 °C ± 5 °C
– wilgotność względna powietrza: < 85 %.

Zalecany przez producenta okres wzorcowania miernika cęgowego: 12 miesięcy.

1. KEW2413R ACA – prąd przemienny TRMS

Zakresy pomiarowe:
– 200 mA, rozdzielczość 0.1 mA, dokładność ± (2.5 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz
– 2 A, rozdzielczość 0.001 A, dokładność ± (2.5 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz
– 20 A, rozdzielczość 0.01 A, dokładność ± (2.5 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz
– 200 A, rozdzielczość 0.1 A, dokładność ± (3 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz
– 1000 A (≤ 500 A), rozdzielczość 1 A, dokładność ± (3 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz
– 1000 A (≥ 501 A), rozdzielczość 1 A, dokładność ± (5.5 %), zakres częstotliwości 50 – 60 Hz

– 200 mA, rozdzielczość 0.1 mA, dokładność ± (1.8 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz w trybie WIDE
– 2 A, rozdzielczość 0.001 A, dokładność ± (1.8 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz w trybie WIDE
– 20 A, rozdzielczość 0.01 A, dokładność ± (1.8 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz w trybie WIDE
– 200 A, rozdzielczość 0.1 A, dokładność ± (2 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz w trybie WIDE
– 1000 A (≤ 500 A), rozdzielczość 1 A, dokładność ± (2 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz w trybie WIDE
– 1000 A (≥ 501 A), rozdzielczość 1 A, dokładność ± (5 %), zakres częstotliwości 50 – 60 Hz w trybie WIDE

– 200 mA, rozdzielczość 0.1 mA, dokładność ± (3 % ± 5 cyfr), zakres częstotliwości 40 Hz – 1 kHz w trybie WIDE
– 2 A, rozdzielczość 0.001 A, dokładność ± (3 % ± 5 cyfr), zakres częstotliwości 40 Hz – 1 kHz w trybie WIDE
– 20 A, rozdzielczość 0.01 A, dokładność ± (3 % ± 5 cyfr), zakres częstotliwości 40 Hz – 1 kHz w trybie WIDE
– 200 A, rozdzielczość 0.1 A, dokładność ± (3.5 % ± 5 cyfr), zakres częstotliwości 40 Hz – 1 kHz w trybie WIDE
– 1000 A (≤ 500 A), rozdzielczość 1 A, dokładność ± (3.5 % ± 5 cyfr), zakres częstotliwości 40 Hz – 1 kHz w trybie WIDE
– 1000 A (≥ 501 A), rozdzielczość 1 A, zakres częstotliwości 40 Hz – 1 kHz w trybie WIDE

Zabezpieczenie przeciążeniowe: 1500 A na wszystkich zakresach
Limit czasu pomiaru dla prądów 501 ~ 1000 A wynosi 10 minut
Na zakresie 200 mA przy 20 kHz możliwy pomiar z dokładnością 7 % w.w.
W trybie ’50/60Hz’ określona dokładność pomiaru tylko sygnałów sinusoidalnych
W trybie WIDE dla CF ≤ 2.0,  do określonej dokładności należy dodać 2 %
Współczynnik szczytu CF ≤ 3.0
Rodzaj detekcji: True RMS

2. KEW2413R praca w trybie przystawki cęgowej

ACA – prąd przemienny

Zakresy pomiarowe:
– 200 mA, dokładność ± (2.0 % ± 0.5 mV ), napięcie wyjściowe 0 ~ 200 mV AC
– 2 A, dokładność ± (2.0 % ± 0.5 mV ), napięcie wyjściowe 0 ~ 200 mV AC
– 20 A, dokładność ± (2.0 % ± 0.5 mV ), napięcie wyjściowe 0 ~ 200 mV AC
– 200 A, dokładność ± (2.5 % ± 0.5 mV ), napięcie wyjściowe 0 ~ 200 mV AC
– 1000 A (≤ 500 A), dokładność ± (3.0 % ± 0.5 mV ), napięcie wyjściowe 0 ~ 50 mV AC
– 1000 A (≥ 501 A), dokładność ± (5.0 % ± 0.5 mV), napięcie wyjściowe 50 ~ 100 mV AC

– 200 mA, dokładność ± (3.0 % ± 0.5 mV), napięcie wyjściowe 0 ~ 200 mV AC w trybie WIDE
– 2 A, dokładność ± (3.0 % ± 0.5 mV), napięcie wyjściowe 0 ~ 200 mV AC w trybie WIDE
– 20 A, dokładność ± (3.0 % ± 0.5 mV), napięcie wyjściowe 0 ~ 200 mV AC w trybie WIDE
– 200 A, dokładność ± (3.5 % ± 0.5 mV), napięcie wyjściowe 0 ~ 200 mV AC w trybie WIDE
– 1000 A (≤ 500 A), dokładność ± (5.0 % ± 0.5 mV), napięcie wyjściowe 0 ~ 50 mV AC w trybie WIDE
– 1000 A (≥ 501 A), dokładność ± (7.0 % ± 0.5 mV), napięcie wyjściowe 50 ~ 100 mV AC w trybie WIDE

– 200 mA, dokładność ± (3.5 % ± 0.5 mV), napięcie wyjściowe 0 ~ 200 mV AC, zakres częstotliwości 50 – 60 Hz w trybie WIDE
– 2 A, dokładność ± (3.5 % ± 0.5 mV), napięcie wyjściowe 0 ~ 200 mV AC, zakres częstotliwości 50 – 60 Hz w trybie WIDE
– 20 A, dokładność ± (3.5 % ± 0.5 mV), napięcie wyjściowe 0 ~ 200 mV AC, zakres częstotliwości 50 – 60 Hz w trybie WIDE
– 200 A, dokładność ± (4 % ± 0.5 mV), napięcie wyjściowe 0 ~ 200 mV AC, zakres częstotliwości 50 – 60 Hz w trybie WIDE
– 1000 A (≤ 500 A), dokładność ± (5.5 % ± 0.5 mV), napięcie wyjściowe 0 ~ 50 mV AC, zakres częstotliwości 50 – 60 Hz w trybie WIDE
– 1000 A (≥ 501 A), dokładność ± (5.5 % ± 0.5 mV), napięcie wyjściowe 50 ~ 100 mV AC, zakres częstotliwości 50 – 60 Hz w trybie WIDE

Przy napięciu wyjściowym AC częstotliwość wyjściowa wg charakterystyki częstotliwościowej (patrz instrukcja obsługi)
Impedancja wyjściowa: około 1 kΩ

KEW2413R – cechy dodatkowe

Producent: Kyoritsu
Kraj pochodzenia: Japonia
Zgodność z normami:

• • IEC61010-1 (druga edycja)
  • PN-EN61010-1 (druga edycja)
  • PN-EN61010-2-032
  • IEC61010-2-032
  • Kat. II 600V AC/DC
  • Kat. III 300V AC/DC

Kompatybilność elektromagnetyczna:

• PN-EN61326
• PN-EN55022
• PN-EN61000-4-3
• PN-EN61000-4-2

Certyfikaty:

• Oznakowanie CE (bezpieczeństwo i/lub EMC)
• Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

Wytrzymałość elektryczna: 3700 V AC
Rezystancja izolacji: ≥  50 MΩ / 1000 V
Wyświetlacz LCD: 3 1/2 cyfry, maksymalne wskazanie 1999, próbkowanie 3 razy/s, podświetlenie wyświetlacza / skali
Sygnalizacja przekroczenia zakresu – migająca najbardziej znacząca cyfra 1 na wyświetlaczu
Zasilanie: bateria 9 V (typu 006P, IEC6F22, NEDA1604)
Sygnalizacja wyczerpania baterii: poniżej napięcia ok. 7 V
Warunki pracy: 0 °C ÷ 40 °C, wilgotność względna RH < 85 %
Warunki przechowywania: -20 °C ÷ 60 °C, wilgotność względna RH < 80 %
Maksymalna wysokość pracy: 2000 m n.p.m.
Stopień zanieczyszczenia środowiska naturalnego: 2
Wymiary miernika: 250 mm (wys.) x 130 mm (szer.) x 50 mm (gł.)
Masa miernika: 600 g

KEW2413R – wyposażenie standardowe

• Pokrowiec
• Bateria typu 6F22
• Instrukcja obsługi
