DCM320 – skrócony opis funkcji pomiarowych

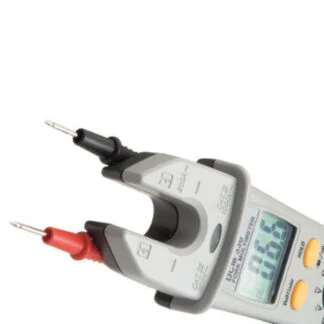

DCM320 miernik cęgowy 400A AC Megger wykonuje następujące pomiary:
– prąd przemienny
– napięcie stałe
– napięcie przemienne
– rezystancja
– test ciągłości.
Miernik jest przeznaczony dla wykonywania kontroli, instalacji i obsługi sprzętu elektrycznego oraz systemów elektrycznych.
Maksymalny rozstaw szczęk pomiarowych wynosi 27 mm.
DCM320 – funkcje, zakresy, parametry i dokładności pomiarowe
Podane dokładności obowiązują dla następujących warunków środowiskowych:
– Temperatura: 23°C ± 5°C
– Wilgotność względna powietrza: < 85 %.
Zalecany przez producenta okres wzorcowania miernika cęgowego: 12 miesięcy.
1. DCM320 natężenie prądu przemiennego
Zakresy pomiarowe:
– 0 – 19.99 A, tolerancja ± 3 % ± 0.05 A
– 20 – 199.9 A, tolerancja ± 2 % ± 0.5 A
– 200 – 400 A, tolerancja ± 2 % ± 0.5 A
Częstotliwość mierzonych sygnałów: 50 – 60 Hz
2. DCM320 napięcie stałe
Zakresy pomiarowe: 0 – 200.0 V, 200 – 600.0 V, rozdzielczość 0.1 V, tolerancja ± 2 % ± 2 cyfry
3. DCM320 napięcie przemienne 50 – 500 Hz
Zakresy pomiarowe: 0 – 200.0 V, 200 – 600.0 V, rozdzielczość 0.1 V, tolerancja ± 1.5 % ± 5 cyfr
4. DCM320 test ciągłości
Sygnał akustyczny dla rezystancji < 20 Ω
Brak sygnału akustycznego dla rezystancji > 50 Ω
5. DCM320 rezystancja
Zakresy pomiarowe:
– 200.0 Ω, tolerancja ± 1 % ± 5 cyfr
– 2.000 kΩ, tolerancja ± 0.7 % ± 2 cyfry
– 20.00 kΩ, tolerancja ± 0.7 % ± 2 cyfry
– 200.0 Ω, tolerancja ± 0.7 % ± 2 cyfry
– 2.000 MΩ, tolerancja ± 1 % ± 2 cyfry
– 20.00 MΩ, tolerancja ± 1.9 % ± 5 cyfr
DCM320 – cechy dodatkowe
Wyświetlacz LCD, maksymalny odczyt 2000, odświeżanie 2.5 razy/s
Zakresy pomiarowe: wybór automatyczny
Przepełnienie zakresu pomiarowego: wyświetla się komunikat „OL”
Podtrzymanie ostatniego wskazania: funkcja HOLD
Temperatura pracy: zakres 0 °C ~ 30 °C (wilgotność względna powietrza ≤ 80 %), zakres 30 °C ~ 40 °C (wilgotność względna powietrza ≤ 75 %), zakres 40 °C ~ 50 °C (wilgotność względna powietrza ≤ 45 % R.H.)
Temperatura przechowywania: zakres -20 °C ~ 60 °C (wilgotność względna powietrza ≤ 80 %, wyjęte baterie)
Bezpieczeństwo użytkowania: spełnia wszystkie standardy normy IEC/EN61010-1 CAT III 600 V
Kompatybilność elektromagnetyczna: IEC/EN 61326-1
Maksymalna wysokość pracy: 2000 m n.p.m.
Zasilanie: baterie alkaliczne 1.5 V typu AAA, 2 sztuki
Żywotność baterii: maks. 100 godzin
Masa miernika: 225 g (łącznie z bateriami)
Wymiary miernika: 56 mm x 188 mm x 28 mm
Wytrzymałość mechaniczna: upadek na twardą powierzchnię z wysokości 1.2 m
Gwarancja: 1 rok
DCM320 – wyposażenie standardowe i dodatkowe
Wyposażenie standardowe:
Instrukcja obsługi, 1 sztuka
Etui 1 sztuka
Zestaw przewodów pomiarowych
Komplet 2 szt. baterii alkalicznych 1.5 V typu AAA
Wyposażenie dodatkowe:
Zestaw przewodów pomiarowych z krokodylkami (czarny/czerwony) nr kat. 6220-779
Zestaw przewodów pomiarowych z krokodylkami i bezpiecznikami (500 mA) nr kat. 6220-789
DCM320 – informacje dodatkowe
W celu uzyskania dodatkowych informacji prosimy o kontakt.
