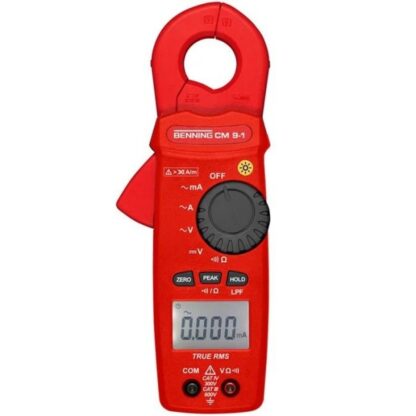

CM 9-1 Benning miernik cęgowy prądu upływu 0.001 mA – 60 A TRMS

Opis

CM 9-1 – skrócony opis funkcji pomiarowych

CM 9-1 miernik cęgowy prądu upływu 1 µA – 100 A TRMS Benning wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne TRMS
– prąd przemienny TRMS
– rezystancja
– test ciągłości.

Cęgi prądowe prądu przemiennego TRUE RMS do pomiaru prądu upływu zgodnie z normą EN 61557-13. Służą do pomiaru prądów upływu (prądu różnicowego i prądu przewodu ochronnego) w układach i urządzeniach elektrycznych.

Miernik jest przeznaczony do wykonywania pomiarów w środowisku suchym. Nie wolno go używać w obwodach zasilania o napięciu znamionowym wyższym niż CAT IV 300 V lub CAT III 600 V.

Maksymalna średnica obejmowanego przewodu wynosi 23 mm.

CM 9-1 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:

• temperatura 23 °C ± 5 °C
• wilgotność względna < 80 %.

Zalecany przez producenta okres wzorcowania miernika: 12 miesięcy.

1. CM 9-1 – pomiar napięcia stałego

Zakres pomiarowy 60 V, rozdzielczość 0.01 V, dokładność pomiaru ± (1 % wartości wskazanej ± 4 cyfry)
Zakres pomiarowy 60 V – 600 V, rozdzielczość 0.1 V, dokładność pomiaru ± (1 % wartości wskazanej ± 4 cyfry)
Zabezpieczenie przeciążeniowe: 600 V AC/DC

2. CM 9-1 – pomiar napięcia przemiennego TRMS

Zakres pomiarowy 60 V, rozdzielczość 0.01 V, dokładność pomiaru ± (1.2 % wartości wskazanej ± 5 cyfr)
Zakres pomiarowy 60 V – 600 V, rozdzielczość 0.1 V, dokładność pomiaru ± (1.2 % wartości wskazanej ± 5 cyfr)
Pasmo częstotliwości: 15 Hz – 1 kHz
Zabezpieczenie przeciążeniowe: 600 V AC/DC

3. CM 9-1 – pomiar prądu przemiennego TRMS (filtr dolnoprzepustowy 40 Hz – 70 Hz nieaktywny)

Zakresy pomiarowe:
– 6 mA, rozdzielczość 1 µA
– 60 mA, rozdzielczość 10 µA
– 600 mA, rozdzielczość 100 µA
– 6 A, rozdzielczość 1 mA
– 60 A, rozdzielczość 10 mA

Dokładności pomiarowe na zakresie 6 mA: dla częstotliwości 15 Hz – 40 Hz: ± (2 % wartości wskazanej ± 10 cyfr); dla częstotliwości 40 Hz – 70 Hz  ± (1 % wartości wskazanej ± 10 cyfr); dla częstotliwości 70 Hz – 200 Hz ± (2.5 % wartości wskazanej ± 10 cyfr)

Dokładności pomiarowe na zakresach 60 mA, 600 mA, 6A, 60A: dla częstotliwości 15 Hz – 40 Hz: ± (2 % wartości wskazanej ± 7 cyfr); dla częstotliwości 40 Hz – 70 Hz  ± (1 % wartości wskazanej ± 7 cyfr); dla częstotliwości 70 Hz – 200 Hz ± (2.5 % wartości wskazanej ± 7 cyfr)

4. CM 9-1 – pomiar prądu przemiennego TRMS (filtr dolnoprzepustowy 40 Hz – 70 Hz aktywny)

Zakresy pomiarowe:
– 6 mA, rozdzielczość 1 µA
– 60 mA, rozdzielczość 10 µA
– 600 mA, rozdzielczość 100 µA
– 6 A, rozdzielczość 1 mA
– 60 A, rozdzielczość 10 mA

Dokładności pomiarowe na zakresie 6 mA: ± (1 % wartości wskazanej ± 10 cyfr)

Dokładności pomiarowe na zakresach 60 mA, 600 mA, 6A, 60A: ± (1 % wartości wskazanej ± 7 cyfr)

5. CM 9-1- pomiar rezystancji

Zakresy pomiarowe:
– 600 Ω, rozdzielczość 0.1 Ω, dokładność pomiarowa ± (1 % wartości wskazanej ± 4 cyfry)
– 6 kΩ, rozdzielczość 1 Ω, dokładność pomiarowa ± (1 % wartości wskazanej ± 4 cyfry)
– 60 kΩ, rozdzielczość 10 Ω, dokładność pomiarowa ± (1 % wartości wskazanej ± 4 cyfry)
– 600 kΩ, rozdzielczość 100 Ω, dokładność pomiarowa ± (1 % wartości wskazanej ± 4 cyfry)
Napięcie bez obciążenia około 3 V

CM 9-1 – cechy dodatkowe

Producent: Benning
Przyrząd CM 9-1 przeznaczony jest do wykonywania pomiarów w środowisku suchym
Maksymalna wysokość nad poziomem morza dla wykonywanych pomiarów: 2000 m
Kategoria przepięciowa/ Kategoria lokalizacji: IEC 60664-1/ IEC 61010-1 KAT IV 300 V, KAT III 600 V
Stopień zanieczyszczenia środowiska naturalnego: 2
Klasa szczelności obudowy: IP 30, ochrona przed dostępem do niebezpiecznych części oraz ochrona przed zanieczyszczeniem ciałami stałymi o wymiarach > 2.5 mm (3 – pierwsza cyfra); brak ochrony przed wodą (0 – druga cyfra)
Temperatura pracy i wilgotność względna:
Dla temperatury pracy od 0 °C do 30 °C: wilgotność względna poniżej 80 %; od 31 °C do 40 °C: wilgotność względna poniżej 75 %; od 41 °C do 50 °C: wilgotność względna poniżej 45 %
Temperatura przechowywania: miernik ­Benning CM 9-1 może być przechowywany w dowolnej temperaturze w zakresie od – 10 °C do + 60 °C (wilgotność względna od 0 do 80 %). W czasie przechowywania bateria powinna być wyjęta.
Wymiary miernika: 210 mm x 76 mm x 33.5 mm
Masa miernika: 296 g (wraz z bateriami)

CM 9-1 – wyposażenie standardowe

Jeden kompaktowy futerał ochronny
Dwie baterie 1.5 V typu micro (IEC LR 03 / AAA) zamontowane w przyrządzie jako oryginalne wyposażenie
Komplet przewodów pomiarowych (czerwony i czarny)
Instrukcja obsługi

CM 9-1 – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.

Odnośnik do witryny internetowej producenta
