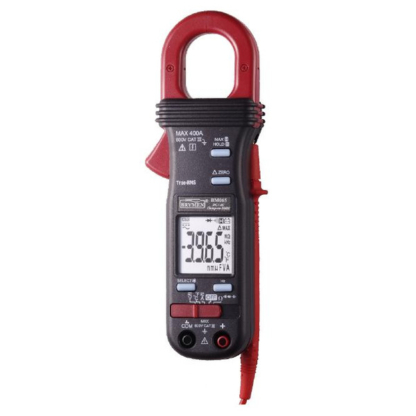

BM065s Brymen miernik cęgowy 400A AC/DC TRMS

Opis

BM065s – skrócony opis funkcji pomiarowych

BM065s miernik cęgowy 400A AC/DC TRMS  Brymen wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne TRMS
– prąd stały
– prąd przemienny TRMS
– rezystancja
– pojemność
– częstotliwość (dla napięcia)
– temperatura
– test diody
– test ciągłości
– wartość szczytowa RMS 30 ms
– pomiary względne.

Cechy szczególne i funkcje specjalne miernika BM065s:

• Automatyczna zmiana zakresów pomiarowych
• Pomiar prądu AC/DC metodą cęgową
• Maksymalna średnica przewodu 30 mm
• True RMS – Pomiar rzeczywistej wartości skutecznej
• Pomiar temperatury
• DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
• MAX HOLD – rejestracja maksymalnej wartości
• °C/°F – wybór jednostki odczytu temperatury
• Hz – Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
• RELATIVE ZERO – pomiar różnicowy względem mierzonej wartości
• Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową).

BM065s – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:

• temperatura 23 °C ± 5 °C
• wilgotność względna < 75 %.

Zalecany okres wzorcowania BM065s: 1 rok.

1. BM065s test ciągłości

Zakres wykrywalności: min. 10 Ω, maks. 120 Ω
Zabezpieczenie przeciwprzepięciowe: 600 V DC peak, 600 V AC rms

2. BM065s DCV – napięcie stałe

Zakresy pomiarowe:
– 400 mV, rozdzielczość 0.1 mV, dokładność ± (0.3 % ± 3 cyfry)
– 4 V, rozdzielczość 0.001 V, dokładność ± (0.5 % ± 3 cyfry)
– 40 V, rozdzielczość 0.01 V, dokładność ± (0.5 % ± 3 cyfry)
– 400 V, rozdzielczość 0.1 V, dokładność ± (0.5 % ± 3 cyfry)
– 600 V, rozdzielczość 1 V, dokładność ± (1 % ± 4 cyfry)

Impedancja wejściowa: 10 MΩ || 30 pF (1000 MΩ na zakresie 400 mV )
Zabezpieczenie przeciwprzepięciowe: 600 V DC peak, 600 V AC rms

3. BM065s ACV – napięcie przemienne TRMS

Zakresy pomiarowe:
– 4 V, rozdzielczość 0.001 V, dokładność ± (1 % ± 4 cyfry), zakres częstotliwości 50 – 60 Hz
– 40 V, rozdzielczość 0.01 V, dokładność ± (1 % ± 6 cyfr), zakres częstotliwości 50 – 60 Hz
– 400 V, rozdzielczość 0.1 V, dokładność ± (1 % ± 6 cyfr), zakres częstotliwości 50 – 60 Hz

– 4 V, rozdzielczość 0.001 V, dokładność ± (1.5 % ± 4 cyfry), zakres częstotliwości 60 – 500 Hz
– 40 V, rozdzielczość 0.01 V, dokładność ± (1.5 % ± 4 cyfry), zakres częstotliwości 60 – 500 Hz
– 400 V, rozdzielczość 0.1 V, dokładność ± (1.5 % ± 4 cyfry), zakres częstotliwości 60 – 500 Hz
– 600 V, rozdzielczość 1 V, dokładność ± (2 % ± 4 cyfry), zakres częstotliwości 50 – 500 Hz

Impedancja wejściowa: 10 MΩ || 30 pF
Współczynnik szczytu: CF < 4.0 : 1 w połowie skali; CF < 2.0 : 1 na końcu skali

4. BM065s DCA – prąd stały

Zakresy pomiarowe:
– 400A(0-50 A), rozdzielczość 0.1 A, dokładność ± (1.0 % ± 4 cyfry)
– 400A(50-200 A), rozdzielczość 0.1 A, dokładność ± (1.5 % ± 5 cyfr)
– 400A(200-300 A), rozdzielczość 0.1 A, dokładność ± (2 % ± 5 cyfr)
– 400A(300-400 A), rozdzielczość 0.1 A, dokładność ± (2.5 % ± 5 cyfr)

Zabezpieczenie przeciążeniowe: 400 A

5. BM065s ACA – prąd przemienny TRMS

Zakresy pomiarowe:
– 400A(0-50 A), rozdzielczość 0.1 A, dokładność ± (1.0 % ± 6 cyfr), zakres częstotliwości 40 – 60 Hz
– 400A(0-50 A), rozdzielczość 0.1 A, dokładność ± (1.5 % ± 5 cyfr), zakres częstotliwości 60 – 400 Hz
– 400A(50-200 A), rozdzielczość 0.1 A, dokładność ± (1.5 % ± 5 cyfr), zakres częstotliwości 40 – 60 Hz
– 400A(50-200 A), rozdzielczość 0.1 A, dokładność ± (2 % ± 5 cyfr), zakres częstotliwości 60 – 200 Hz
– 400A(200-300 A), rozdzielczość 0.1 A, dokładność ± (2 % ± 5 cyfr), zakres częstotliwości 40 – 60 Hz
– 400A(300-400 A), rozdzielczość 0.1 A, dokładność ± (2.5 % ± 5 cyfr), zakres częstotliwości 40 – 60 Hz

Zabezpieczenie przeciążeniowe: 400 A
Współczynnik szczytu: CF < 3.6 : 1 w połowie skali; CF < 1.8 : 1 na końcu skali

6. BM065s rezystancja

Zakresy pomiarowe:
– 400 Ω, rozdzielczość 0.1 Ω, dokładność ± (0.8 % ± 6 cyfr)
– 4 kΩ, rozdzielczość 0.001 kΩ, dokładność ± (0.6 % ± 4 cyfry)
– 40 kΩ, rozdzielczość 0.01 kΩ, dokładność ± (0.6 % ± 4 cyfry)
– 400 kΩ, rozdzielczość 0.1 kΩ, dokładność ± (0.6 % ± 4 cyfry)
– 4 MΩ, rozdzielczość 0.001 MΩ, dokładność ± (1 % ± 4 cyfry)
– 40 MΩ, rozdzielczość 0.01 MΩ, dokładność ± (2 % ± 4 cyfry)

Napięcie bez obciążenia: 0.4 V
Zabezpieczenie przeciwprzepięciowe: 600 V DC peak, 600 V AC rms

7. BM065s pojemność

Zakresy pomiarowe:
– 50 nF, rozdzielczość 0.01 nF
– 500 nF, rozdzielczość 0.1 nF, dokładność ± (3.5 % ± 6 cyfr)
– 5 µF, rozdzielczość 0.001 µF, dokładność ± (3.5 % ± 6 cyfr)
– 50 µF, rozdzielczość 0.01 µF, dokładność ± (3.5 % ± 6 cyfr)
– 500 µF, rozdzielczość 0.1 µF, dokładność ± (3.5 % ± 6 cyfr)
– 3000 µF, rozdzielczość 1 µF, dokładność ± (3.5 % ± 6 cyfr)
Zabezpieczenie przeciwprzepięciowe: 600 V DC peak, 600 V AC rms

Dokładność dla kondensatorów warstwowych lub lepszych

8. BM065s częstotliwość

Zakresy pomiarowe:
– 10Hz~1kHz, dokładność ± (0.5 % ± 4 cyfry), czułość 350 mV, funkcja 400 mV
– 5Hz~20kHz, dokładność ± (0.5 % ± 4 cyfry), czułość 3.2 V, funkcja 4 V
– 5Hz~100kHz, dokładność ± (0.5 % ± 4 cyfry), czułość 25 V, funkcja 40 V
– 5Hz~100kHz, dokładność ± (0.5 % ± 4 cyfry), czułość 100 V, funkcja 400 V
– 5Hz~5kHz, dokładność ± (0.5 % ± 4 cyfry), czułość 410 V, funkcja 600 V

9. BM065s temperatura

Zakres pomiarowy -20 ~ 300 °C, rozdzielczość 1 °C, dokładność ± (2 % ± 3 °C )
Zakres pomiarowy 301 ~ 537 °C, rozdzielczość 1 °C, dokładność ± (3 % ± 3 °C )
Dokładność nie uwzględnia dokładności termopary

10. BM065s test diod

Napięcie otwartego obwodu (DC): 1.6 V DC
Prąd pomiarowy: 0.4 mA
Zabezpieczenie przeciążeniowe wejścia pomiarowego: 600 V DC/600 V AC rms

BM065s – cechy dodatkowe

Producent: Brymen
Kraj pochodzenia: Tajwan
Zgodność z normami:

• PN-EN61010-2-032
• UL61010-2-032
• Kat. III 600V AC/DC
• IEC61010-2-032
• CSA C22.2 nr 61010-1-92
• PN-EN61010-1 (druga edycja)
• UL61010-1 (druga edycja)
• IEC61010-1 (druga edycja)

Kompatybilność elektromagnetyczna:

• PN-EN61326-1
• PN-EN55022
• PN-EN61000-3-3
• PN-EN61000-3-2
• PN-EN61000-4-8
• PN-EN61000-4-11
• PN-EN61000-4-6
• PN-EN61000-4-3
• PN-EN61000-4-2
• PN-EN61000-4-4
• PN-EN61000-4-5

Certyfikaty: oznakowanie CE (bezpieczeństwo i/lub EMC), podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
Ochrona przeciwprzepięciowa: 6,5kV (1,2/50μs SURGE)
Wyświetlacz LCD: 3 3/4 cyfry, maksymalne wskazanie 4000, Hz: max 5000, próbkowanie 3 razy/s
Wskazanie polaryzacji: automatyczne, wskazanie ujemnej polaryzacji (-)
Podświetlenie wyświetlacza / skali
Zasilanie: baterie alkaliczne 1.5 V (AAA, NEDA 24A, LR03) 2 szt.
Sygnalizacja wyczerpania baterii: poniżej napięcia ok. 2.4 V
Automatyczne wyłączenie zasilania: po 30 min. bezczynności
Warunki pracy: 0 °C ÷ 40 °C; wilgotność względna RH < 80 % do temp. 31 °C spadająca liniowo do 50 % dla temp. 40 °C
Warunki przechowywania: -20 °C ÷ 60 °C, wilgotność względna RH < 80 %
Maksymalna wysokość pracy: 2000 m n.p.m.
Stopień zanieczyszczenia środowiska naturalnego: 2
Wymiary miernika: 188 mm (wys.) x 63 mm (szer.) x 40 mm (gł.)
Masa miernika: 218 g

BM065s – wyposażenie standardowe

Wyposażenie standardowe:

• Przewody pomiarowe (para)
• Sonda typu K do pomiaru temperatury
• Pokrowiec
• Komplet baterii
• Instrukcja obsługi

BM065s – wyposażenie dodatkowe

Wyposażenie dodatkowe:

• Sonda temperatury TCK – adapter: gniazdo do sond K – wtyk (2 x banan 4 mm)

BM065s – informacje dodatkowe

W celu uzyskania dodatkowych informacji prosimy o kontakt.
